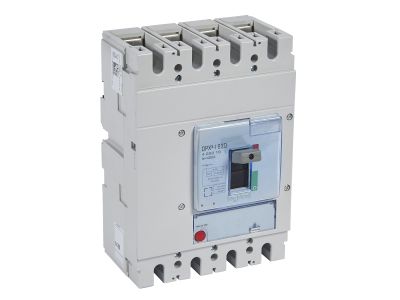

Rozłącznik mocy DPX3-I 630 4P 400A | 422218 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3-I 630 4P 400A (nr kat. 422218) to urządzenie izolacyjne przeznaczone do rozłączania obwodów obciążonych prądem znamionowym, bez wyzwalaczy przeciążeniowych i zwarciowych. Dzięki czterem biegunom i prądowi znamionowemu 400 A umożliwia bezpieczne odcinanie obwodów trójfazowych z przewodem neutralnym w instalacjach o dużym poborze mocy. Kategoria użytkowania AC-23A i DC-23A gwarantuje niezawodne łączenie obciążeń silnie indukcyjnych i silnikowych.

• 4 bieguny (3 fazy + N), prąd znamionowy 400 A: umożliwia rozłączanie obwodów trójfazowych z neutralnym przy maksymalnym obciążeniu, bezpiecznie izolując zasilanie.
• Kategoria użytkowania AC-23A / DC-23A: zapewnia zdolność łączenia obciążeń silnie indukcyjnych, silników oraz obwodów prądu stałego bez ryzyka uszkodzenia styków.
• Maksymalne napięcie znamionowe 500 V~ 50 Hz: dopasowanie do standardowych sieci niskiego napięcia, gwarantuje nieprzerwaną pracę w warunkach przemysłowych.
• Zaciski śrubowe płaskie z przegrodami izolacyjnymi: ułatwiają bezpieczny montaż i chronią przed przypadkowym zwarciem międzyfazowym.
• Możliwość plombowania: zabezpiecza przed nieautoryzowanym przełączeniem w instalacjach wymagających kontroli dostępu.
• Przystosowany do współpracy z blokami i przekaźnikami różnicowoprądowymi: umożliwia rozszerzenie ochrony przeciwporażeniowej w rozdzielnicy.

Zgodność z Normami

Rozłącznik DPX3-I 630 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego przydatność do izolacyjnego rozłączania obwodów w instalacjach niskiego napięcia. Produkt posiada certyfikat CE.

Zastosowanie

Rozłącznik mocy DPX3-I 630 znajduje zastosowanie w rozdzielnicach głównych, przemysłowych i budynkowych, gdzie wymagane jest bezpieczne odcinanie zasilania oraz izolacja obwodów.

• Odcinanie i izolacja obwodów trójfazowych w rozdzielnicach głównych budynków użyteczności publicznej i przemysłowych.
• Rozłączanie silników elektrycznych i urządzeń o dużym prądzie rozruchowym (kategoria AC-23A).
• Współpraca z wyłącznikami różnicowoprądowymi i przekaźnikami jako człon odcinający w układach selektywnej ochrony.
• Stosowanie w obwodach prądu stałego (DC-23A) w instalacjach fotowoltaicznych, UPS czy trakcji.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 400 A oraz warunków środowiskowych. Moment dokręcania zacisków stosuj zgodnie z instrukcją producenta. Po zamontowaniu zaleca się sprawdzenie ciągłości obwodu ochronnego oraz wykonanie próby rozłączania bez obciążenia.

FAQ

• Czy można zaplombować rozłącznik DPX3-I 630? Tak, konstrukcja rozłącznika umożliwia plombowanie w celu zabezpieczenia przed nieautoryzowanym przełączeniem, co jest przydatne w instalacjach wymagających kontroli dostępu.
• Jaka jest kategoria użytkowania tego rozłącznika? Kategoria użytkowania to AC-23A (obciążenia silnie indukcyjne, silniki) oraz DC-23A (obwody prądu stałego), co oznacza zdolność do łączenia i rozłączania prądów większych niż znamionowy przy niskich napięciach.
• Czy rozłącznik może współpracować z wyłącznikami różnicowoprądowymi? Tak, DPX3-I 630 jest przystosowany do współpracy z blokami i przekaźnikami różnicowoprądowymi, co pozwala na stworzenie kompletnego układu ochrony przeciwporażeniowej.
