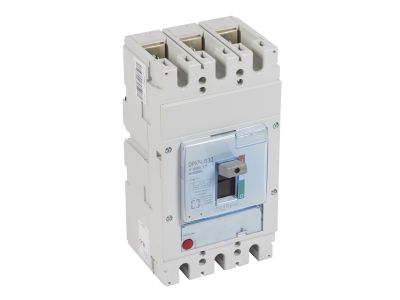

Rozłącznik mocy DPX3-I 630 3P 630A | 422217 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3-I 630 o numerze referencyjnym 422217 to zaawansowane urządzenie elektroinstalacyjne renomowanej marki LEGRAND, zaprojektowane do pracy w najbardziej wymagających systemach rozdziału energii. Jest to rozłącznik izolacyjny o prądzie znamionowym wynoszącym 630 A, który umożliwia bezpieczne i skuteczne rozłączanie obwodów elektrycznych znajdujących się pod obciążeniem znamionowym. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co zapewnia pełną kontrolę nad trzema fazami instalacji.

• Wysoka wydajność łączeniowa: Dzięki kategorii użytkowania AC 23 A oraz DC 23 A, rozłącznik jest przystosowany do manewrowania odbiornikami o charakterze rezystancyjnym i indukcyjnym przy częstych operacjach łączeniowych.
• Bezpieczeństwo izolacyjne: Jako rozłącznik izolacyjny, gwarantuje on bezpieczną przerwę izolacyjną w obwodzie, co jest kluczowe podczas prac konserwacyjnych.
• Brak wyzwalaczy: Urządzenie nie posiada wbudowanych wyzwalaczy przeciążeniowych i zwarciowych, co czyni go idealnym elementem do pełnienia funkcji głównego łącznika w rozdzielnicach, gdzie zabezpieczenia nadmiarowoprądowe są realizowane przez inne aparaty.
• Kompletne wyposażenie: Produkt dostarczany jest wraz z zaciskami śrubowymi płaskimi ułatwiającymi montaż szyn lub kabli z końcówkami oczkowymi oraz przegrodami izolacyjnymi, które zwiększają bezpieczeństwo poprzez separację zacisków.

Zgodność z Normami

Rozłącznik DPX3-I 630 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC/EN 60947-3. Norma ta definiuje wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza najwyższą jakość wykonania oraz niezawodność w warunkach przemysłowych. Urządzenie pracuje przy maksymalnym napięciu znamionowym 500 V AC przy częstotliwości 50 Hz, co pozwala na jego szerokie zastosowanie w europejskich sieciach niskiego napięcia.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokiemu prądowi znamionowemu 630 A, rozłącznik DPX3-I 630 znajduje zastosowanie w szerokim spektrum instalacji profesjonalnych:

• Rozdzielnice główne: Jako główny element odcinający zasilanie w budynkach komercyjnych i przemysłowych.
• Przemysł ciężki: W układach zasilania maszyn i linii produkcyjnych, gdzie wymagane jest pewne rozłączanie dużych obciążeń.
• Współpraca z automatyką: Urządzenie jest przystosowane do współpracy z blokami lub przekaźnikami różnicowoprądowymi, co pozwala na rozbudowę systemu o zaawansowaną ochronę przeciwporażeniową i przeciwpożarową.
• Systemy zasilania gwarantowanego: W układach przełączania źródeł zasilania jako niezawodny łącznik izolacyjny.

Wskazówki Montażowe

Instalacja rozłącznika DPX3-I 630 powinna być przeprowadzona przez wykwalifikowany personel techniczny. Podczas montażu należy zwrócić szczególną uwagę na następujące aspekty:

• Podłączenie przewodów: Należy wykorzystać dostarczone zaciski śrubowe płaskie, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków przy prądzie 630 A.
• Separacja faz: Obowiązkowe jest zamontowanie dołączonych przegród izolacyjnych między zaciskami, aby wyeliminować ryzyko powstania łuku elektrycznego między biegunami.
• Plombowanie: Konstrukcja aparatu umożliwia plombowanie nastawień, co jest istotne w systemach wymagających autoryzowanego dostępu i zabezpieczenia przed niepowołaną ingerencją.
• Pozycja pracy: Urządzenie może być montowane w pionie lub poziomie, zależnie od konstrukcji rozdzielnicy, przy zachowaniu odpowiednich odstępów wentylacyjnych.

FAQ

• Czy ten rozłącznik chroni przed zwarciem? Nie, model DPX3-I 630 jest rozłącznikiem izolacyjnym i nie posiada wyzwalaczy zwarciowych ani przeciążeniowych. Służy wyłącznie do manewrowania obwodami i zapewnienia przerwy izolacyjnej.
• Czy mogę go użyć w obwodach prądu stałego? Tak, urządzenie posiada kategorię użytkowania DC 23 A, co pozwala na pracę w instalacjach prądu stałego przy zachowaniu parametrów znamionowych.
• Co znajduje się w zestawie z produktem? W opakowaniu znajdują się: rozłącznik 3-biegunowy, komplet zacisków śrubowych płaskich oraz przegrody izolacyjne zacisków.
• Jakie jest maksymalne napięcie pracy? Maksymalne napięcie znamionowe wynosi 500 V AC przy 50 Hz.
