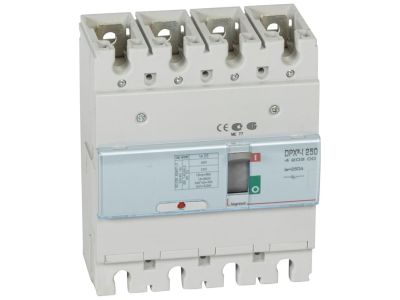

Rozłącznik mocy DPX3-I 250 4P 250A | 420300 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3‑I 250 (symbol 420300) to czterobiegunowy rozłącznik prądu znamionowego 250 A, przeznaczony do bezpiecznego odłączania obciążeń w instalacjach przemysłowych i budynkowych. Kategoria użycia AC‑23A zapewnia zdolność łączenia i odłączania silników oraz obciążeń o wysokim prądzie rozruchu, a zgodność z normą IEC 60947‑3 gwarantuje niezawodność i bezpieczeństwo eksploatacji.

• Prąd znamionowy 250 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• 4 bieguny: umożliwiają odłączanie wszystkich przewodów fazowych i neutralnego w układzie TN‑S, zapewniając pełną izolację obwodu.
• Kategoria AC‑23A: dedykowana do łączenia i odłączania silników oraz odbiorników o charakterze rezystancyjno-indukcyjnym z podwyższonym prądem rozruchowym.
• Zgodność z IEC 60947‑3: potwierdza spełnienie wymagań dla rozłączników niskiego napięcia, co przekłada się na bezpieczne użytkowanie.
• Podłączenie identyczne jak DPX3: ułatwia wymianę oraz modernizację istniejących instalacji, skracając czas montażu.

Zgodność z Normami

Rozłącznik DPX3‑I 250 jest zgodny z normą IEC 60947‑3, określającą wymagania dla rozłączników niskiego napięcia. Posiada kategorię użytkową AC‑23A, co potwierdza jego przydatność do pracy z silnikami i obciążeniami o dużym prądzie rozruchu. Urządzenie posiada oznaczenie CE.

Zastosowanie

DPX3‑I 250 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz mieszkaniowych, gdzie wymagane jest niezawodne odłączanie obwodów.

• Jako główny rozłącznik w tablicach rozdzielczych dla dużych odbiorów.
• Do bezpiecznego odłączania linii zasilających silniki asynchroniczne i inne urządzenia o wysokim prądzie rozruchowym.
• W szafach sterowniczych do odłączania obwodów siłowych podczas prac konserwacyjnych.
• Jako element zapewniający widoczną przerwę izolacyjną w instalacjach wymagających odłączenia zasilania dla bezpieczeństwa.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony. Urządzenie montuj zgodnie z instrukcją producenta. Przekroje przewodów dobierz do prądu znamionowego 250 A oraz obciążenia. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy rozłącznik nadaje się do odłączania silników? Tak, kategoria AC‑23A potwierdza zdolność do łączenia i odłączania silników oraz obciążeń o wysokim prądzie rozruchowym.
• Ile biegunów posiada ten model? Urządzenie ma 4 bieguny, co umożliwia odłączanie trzech faz i przewodu neutralnego w układzie TN‑S (L1, L2, L3, N).
• Jaka jest norma, z którą zgodny jest rozłącznik? Rozłącznik spełnia wymagania normy IEC 60947‑3 dla rozłączników niskiego napięcia.
