Rozłącznik mocy DPX3-I 1600 3P 800A | 422491 Legrand

Opis i Kluczowe Cechy

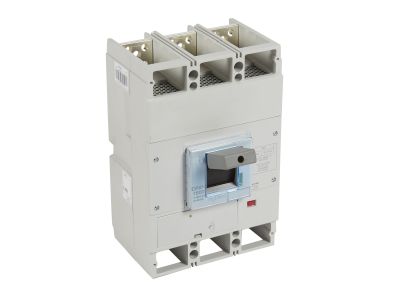

Rozłącznik mocy DPX3-I 1600 (symbol 422491) to trójbiegunowy rozłącznik izolacyjny o prądzie znamionowym 800 A, przeznaczony do bezpiecznego rozłączania obwodów obciążonych. Kategoria użytkowania AC-23A i DC-23A potwierdza jego zdolność do pracy przy wysokich obciążeniach rezystancyjnych i indukcyjnych. Urządzenie nie posiada wyzwalaczy przeciążeniowych ani zwarciowych, co czyni je idealnym do roli głównego wyłącznika izolacyjnego. Dostarczane w komplecie z płaskimi zaciskami śrubowymi oraz przegrodami izolacyjnymi, ułatwiającymi bezpieczny montaż i okablowanie.

• Prąd znamionowy In = 800 A: Umożliwia rozłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków, odpowiedni do zastosowań przemysłowych i komercyjnych.
• Kategoria użytkowania AC-23A / DC-23A: Gwarantuje niezawodne wyłączanie obwodów z silnikami, grzałkami oraz obciążeniami indukcyjnymi przy napięciu do 500 V AC 50 Hz.
• Zgodność z normą IEC/EN 60947-3: Potwierdza bezpieczeństwo i parametry łączeniowe zgodne z międzynarodowymi wymaganiami dla rozłączników izolacyjnych.
• Możliwość plombowania nastaw: Zapobiega nieautoryzowanej zmianie konfiguracji, co zwiększa bezpieczeństwo instalacji.
• W zestawie płaskie zaciski śrubowe i przegrody izolacyjne: Upraszczają podłączenie przewodów i zapewniają dodatkową ochronę przed przypadkowym zwarciem.

Zgodność z Normami

Rozłącznik DPX3-I 1600 spełnia wymagania normy IEC/EN 60947-3 dotyczącej łączników niskonapięciowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik mocy DPX3-I 1600 sprawdza się w rolach wymagających niezawodnego, widocznego odcięcia napięcia – szczególnie w obwodach głównych rozdzielnic przemysłowych i komercyjnych. Jego parametry pozwalają na pracę z dużymi odbiornikami, a brak wyzwalaczy zabezpieczeniowych czyni go idealnym elementem układów zewnętrznych zabezpieczeń.

• Główny rozłącznik izolacyjny w rozdzielnicach głównych i podrozdzielnicach w przemyśle, handlu i budynkach użyteczności publicznej.
• Oddzielanie obwodów zasilających silniki dużej mocy, grzałki, piece przemysłowe oraz instalacje oświetleniowe o znacznym obciążeniu.
• Współpraca z przekaźnikami różnicowoprądowymi jako wyłącznik główny w instalacjach wymagających ochrony przeciwporażeniowej.
• Element systemów automatyki i sterowania do ręcznego odłączania zasilania szaf sterowniczych oraz dystrybucji energii.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie należy instalować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów i moment dokręcania zacisków muszą być dobrane do prądu znamionowego 800 A oraz kategorii użytkowania – wszystkie parametry montażowe według instrukcji dołączonej do produktu. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i stan przegród izolacyjnych.

FAQ

• Czy rozłącznik DPX3-I 1600 posiada wbudowane wyzwalacze przeciążeniowe i zwarciowe? Nie, jest to rozłącznik izolacyjny bez wyzwalaczy. Jego zadaniem jest bezpieczne rozłączanie obwodów obciążonych, natomiast zabezpieczenie przed przeciążeniami i zwarciami należy zapewnić za pomocą zewnętrznych urządzeń (np. wyłączników nadprądowych, bezpieczników).
• Jakie jest maksymalne napięcie robocze urządzenia? Dla prądu przemiennego 50 Hz maksymalne napięcie znamionowe wynosi 500 V AC. Dla prądu stałego należy sprawdzić parametry w kategorii DC-23A – szczegółowe wartości zawiera karta katalogowa producenta.
• Czy można plombować ustawienia rozłącznika? Tak, konstrukcja umożliwia plombowanie nastaw, co zapobiega nieautoryzowanej zmianie położenia lub konfiguracji, zwiększając bezpieczeństwo eksploatacji.
