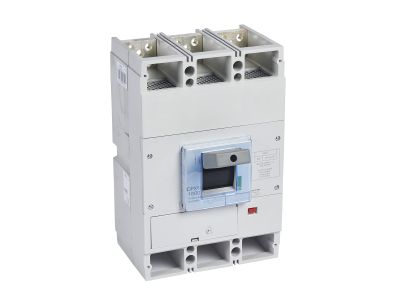

Rozłącznik mocy DPX3-I 1600 3P 1250A | 422492 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3‑I 1600 (symbol 422492) to trójbiegunowy rozłącznik izolacyjny o prądzie znamionowym 1250 A, przeznaczony do bezpiecznego rozłączania obwodów obciążonych prądem znamionowym. Kategoria użytkowania AC23A i DC23A gwarantuje niezawodność w trudnych warunkach przemysłowych. Produkt dostarczany jest w komplecie z płaskimi zaciskami śrubowymi oraz przegrodami izolacyjnymi zacisków.

• Prąd znamionowy 1250 A: umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Maksymalne napięcie znamionowe 500 V~, 50 Hz: odpowiedni do sieci trójfazowych 400 V z zapasem napięcia.
• Kategoria użytkowania AC23A / DC23A: potwierdza zdolność do łączenia i rozłączania silników oraz obwodów rezystancyjnych.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: jako rozłącznik izolacyjny zapewnia bezpieczne odłączenie napięcia podczas prac konserwacyjnych.
• Możliwość plombowania nastaw: zabezpiecza przed nieautoryzowaną zmianą ustawień w instalacjach wymagających blokady.
• Przystosowany do współpracy z przekaźnikami różnicowoprądowymi: umożliwia rozbudowę systemu ochrony przeciwporażeniowej.

Zgodność z Normami

Rozłącznik DPX3‑I 1600 spełnia wymagania normy IEC/EN 60947‑3 dotyczącej łączników i odłączników. Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Rozłącznik mocy DPX3‑I 1600 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach o dużym prądzie znamionowym.

• Odłączanie obwodów obciążonych prądem znamionowym w celach konserwacyjnych i serwisowych.
• Rozłączanie silników oraz urządzeń rezystancyjnych w kategorii użytkowania AC23A / DC23A.
• Współpraca z przekaźnikami różnicowoprądowymi w celu zapewnienia dodatkowej ochrony przeciwporażeniowej.
• Rola głównego wyłącznika izolacyjnego w rozdzielnicach przemysłowych i infrastrukturze energetycznej.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczno‑ruchową producenta. Nie przekraczaj dopuszczalnego prądu znamionowego.

FAQ

• Czy rozłącznik posiada wyzwalacze przeciążeniowe lub zwarciowe? Nie, DPX3‑I 1600 jest rozłącznikiem izolacyjnym – nie zawiera wyzwalaczy przeciążeniowych ani zwarciowych. Służy wyłącznie do bezpiecznego rozłączania obwodów pod obciążeniem.
• Do jakiej kategorii użytkowania jest przystosowany? Rozłącznik przeznaczony jest do kategorii użytkowania AC23A i DC23A, co oznacza zdolność do łączenia i rozłączania silników oraz odbiorników rezystancyjnych.
• Czy istnieje możliwość plombowania ustawień? Tak, konstrukcja rozłącznika umożliwia plombowanie nastaw – rozwiązanie to zwiększa bezpieczeństwo i zapobiega przypadkowej zmianie położenia łącznika.
