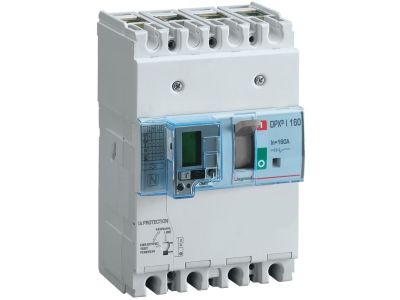

Rozłącznik mocy DPX3-I 160 4P 160A z modułem różnicowo-prądowym | 420197 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX3-I 160 (symbol 420197) firmy Hager to czterobiegunowe urządzenie z wbudowanym modułem różnicowo-prądowym, zaprojektowane do pracy z prądem znamionowym 160 A. Kategoria użycia AC-23A potwierdza jego zdolność do łączenia i rozłączania obwodów o charakterze silnikowym oraz innych obciążeń rezystancyjno-indukcyjnych. Dzięki identycznemu sposobowi podłączenia jak w serii DPX3, produkt umożliwia łatwy retrofit w istniejących instalacjach.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków przy długotrwałym przewodzeniu prądu.
• Kategoria użycia AC-23A: Urządzenie dedykowane do sterowania silnikami – umożliwia łączenie i rozłączanie obwodów podczas pracy silnika, zgodnie z wymaganiami normy IEC 60947-3.
• Wbudowany moduł różnicowo-prądowy: Zapewnia ochronę przed porażeniem elektrycznym przez szybkie odłączenie obwodu w przypadku wykrycia prądu upływowego do ziemi.
• 4 bieguny: Umożliwia kompleksowe rozłączanie wszystkich przewodów fazowych oraz neutralnego w obwodach trójfazowych z przewodem N, co zwiększa bezpieczeństwo obsługi.
• Identyczne podłączenie jak DPX3: Ułatwia wymianę lub rozbudowę istniejących rozdzielnic bez konieczności modyfikacji okablowania.

Zgodność z Normami

Rozłącznik DPX3-I 160 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i budynkowych. Kategoria użycia AC-23A jest zgodna z wytycznymi tej normy dla obwodów silnikowych. Urządzenie posiada certyfikację CE.

Zastosowanie

Dzięki połączeniu funkcji rozłącznika mocy i modułu różnicowo-prądowego, DPX3-I 160 sprawdza się w instalacjach wymagających zarówno rozdziału energii, jak i ochrony przeciwporażeniowej. Znajduje zastosowanie w:

• Rozłączaniu i odcinaniu obwodów silników elektrycznych o dużym poborze prądu (kategoria AC-23A).
• Ochronie przeciwporażeniowej w instalacjach przemysłowych, budynkach użyteczności publicznej i obiektach handlowych.
• Pracy jako główny wyłącznik prądu w rozdzielnicach głównych (RG) z jednoczesną funkcją różnicowoprądową.
• Modernizacji istniejących rozdzielnic DPX3 – plug‑and‑play retrofit.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła energii. Urządzenie przeznaczone jest do montażu w szafach sterowniczych na płycie montażowej lub szynie (w zależności od akcesoriów montażowych – szczegóły w dokumentacji producenta). Przekrój przyłączanych przewodów dobierz zgodnie z obciążalnością prądową dla prądu 160 A. Momenty dokręcania zacisków oraz sposób podłączenia przewodu neutralnego i fazowych muszą być zgodne z instrukcją dołączoną do produktu.

FAQ

• Czy moduł różnicowo-prądowy jest wbudowany na stałe? Tak, produkt jest zintegrowanym rozłącznikiem z modułem różnicowo-prądowym. Nie wymaga osobnego montażu ani łączenia – całość stanowi jeden komplet.
• Jakie jest napięcie znamionowe tego rozłącznika? W dostępnych danych technicznych producenta nie podano napięcia znamionowego. Zalecamy sprawdzenie szczegółowej karty katalogowej lub dokumentacji technicznej przed zakupem.
• Do jakich obwodów można stosować kategorię AC-23A? Kategoria AC-23A według IEC 60947-3 określa zdolność łączeniową do obwodów silnikowych – można nią sterować pracą silników, w tym łączyć i rozłączać obwód podczas pracy silnika. Dopuszcza się również pracę z obciążeniami rezystancyjno-indukcyjnymi.
