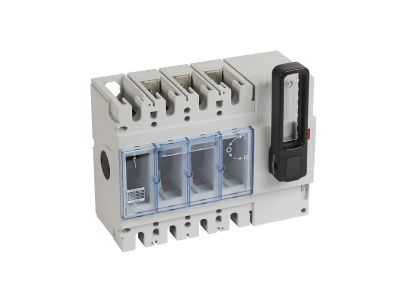

Rozłącznik mocy DPX-IS 630 3P 630A, napęd obrotowy frontowy, współpracuje z wyzwalaczami | 026673 Legrand

Opis i Kluczowe Cechy

Rozłącznik mocy DPX-IS 630 3P (symbol 026673) o prądzie znamionowym 630 A wyposażony w napęd obrotowy frontowy. Przeznaczony do bezpiecznego odłączania obwodów pod obciążeniem w instalacjach przemysłowych i komercyjnych. Konstrukcja umożliwia współpracę z wyzwalaczami napięciowymi i podnapięciowymi, stykami pomocniczymi, przekaźnikami różnicowoprądowymi oraz przekładnikami prądowymi, co zwiększa elastyczność systemu zasilania.

• Prąd znamionowy 630 A: zapewnia niezawodną pracę w obwodach o dużym obciążeniu, eliminując ryzyko przegrzania styków podczas odłączania.
• Trzy bieguny (3P): dedykowany do trójfazowych instalacji zasilających, gwarantuje pełną izolację wszystkich faz.
• Napęd obrotowy frontowy: ułatwia obsługę i montaż w szafach sterowniczych, umożliwiając wygodne przełączanie nawet w ciasnych rozdzielnicach.
• Współpraca z wyzwalaczami napięciowymi i podnapięciowymi (akcesoria opcjonalne): pozwala na zdalne odłączanie obwodów w sytuacjach awaryjnych lub przy zaniku napięcia, zwiększając bezpieczeństwo instalacji.
• Mocowanie na wsporniku montażowym TH35: szybki i stabilny montaż w standardowych rozdzielnicach i szafach, zgodny z powszechnymi systemami instalacyjnymi.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z wymogami europejskich dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami i normami.

Zastosowanie

Rozłącznik mocy DPX-IS 630 3P sprawdza się w systemach rozdziału energii, gdzie niezbędne jest bezpieczne odłączanie obwodów pod obciążeniem. Znajduje zastosowanie w następujących scenariuszach:

• Główne odłączanie obwodów zasilających w rozdzielnicach głównych obiektów przemysłowych i komercyjnych.
• Sterowanie i zabezpieczanie silników, transformatorów oraz innych odbiorników o dużym poborze prądu.
• Sekcjonowanie instalacji w automatyce budynkowej, umożliwiające selektywne wyłączanie stref.
• Instalacje wymagające zdalnego odłączania za pomocą wyzwalaczy napięciowych lub podnapięciowych, np. systemy przeciwpożarowe lub awaryjne zatrzymanie.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Rozłącznik mocowany jest na wsporniku montażowym TH35 (szyna DIN) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 630 A oraz warunków środowiskowych. Moment dokręcania śrub zacisków i połączeń należy stosować zgodnie z dokumentacją techniczną dostarczoną z urządzeniem.

FAQ

• Czy rozłącznik DPX-IS 630 3P można wyposażyć w wyzwalacz podnapięciowy? Tak, model o symbolu 026673 jest przystosowany do instalowania wyzwalaczy napięciowych oraz podnapięciowych (zamawiane oddzielnie). Umożliwia to zdalne lub automatyczne odłączanie obwodu przy zaniku napięcia.
• Jaki stopień ochrony IP ma rozłącznik? W dostępnych danych katalogowych nie podano stopnia ochrony IP. Zalecamy sprawdzenie szczegółów w dokumentacji technicznej producenta lub kontakt z działem wsparcia.
• Czy rozłącznik nadaje się do odłączania obwodów pod obciążeniem? Tak, rozłączniki mocy serii DPX-IS są konstrukcyjnie przystosowane do bezpiecznego odłączania obwodów pod obciążeniem, zgodnie z wymaganiami norm dla tego typu urządzeń.
