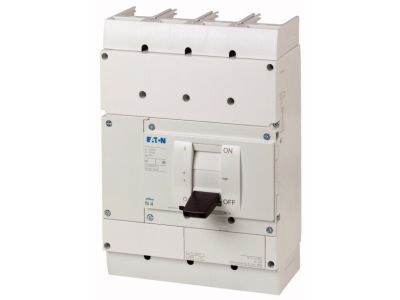

Rozłącznik mocy 4-bieg. 800A BG4, N4-4-800 | 266029 Eaton

Alternatywny kod produktu: N4-4-800

Opis i Kluczowe Cechy

Rozłącznik mocy N4-4-800 (nr katalogowy 266029) to 4-biegunowy rozłącznik izolacyjny o prądzie znamionowym 800 A, zaprojektowany do bezpiecznego odłączania obwodów w sieciach IT. Dzięki napędowi wymuszonemu i właściwościom izolacyjnym zgodnym z normami IEC/EN 60204 i VDE 0113, urządzenie gwarantuje pewną separację galwaniczną nawet w trudnych warunkach pracy.

• Prąd znamionowy 800 A: umożliwia obsługę wysokich obciążeń w głównych rozdzielnicach, zachowując bezpieczeństwo termiczne i mechaniczne styków.
• Napęd wymuszony: zapewnia jednoznaczne położenie styków (otwarcie/zamknięcie) zgodnie z wymogami norm bezpieczeństwa maszyn, eliminując ryzyko pozostania styku w stanie pośrednim.
• Konstrukcja 4-biegunowa: umożliwia odłączenie wszystkich przewodów fazowych i neutralnego (N) w systemach trójfazowych, zwiększając ochronę przed porażeniem.
• Właściwości izolacyjne do sieci IT: spełnia wymagania dotyczące izolacji nawet w sieciach z uziemionym punktem neutralnym (IT) – zgodnie z IEC/EN 60947-3 i VDE 0660.
• Rozbudowane akcesoria: zestawy mostkowe, zaciski przyłączeniowe, pokrętła sprzęgające drzwi, łączniki pomocnicze, wyzwalacze napięciowe oraz napędy zdalne umożliwiają indywidualną konfigurację i automatyzację.

Zgodność z Normami

Rozłącznik N4-4-800 został zaprojektowany i przebadany zgodnie z wymaganiami norm IEC/EN 60204 i VDE 0113 (charakterystyka rozłącznika głównego z napędem wymuszonym), IEC/EN 60947-3 i VDE 0660 (charakterystyka izolacyjna) oraz VDE 0160 część 100 (osłona szyn zbiorczych). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny N4-4-800 przeznaczony jest do bezpiecznego odłączania i izolowania obwodów głównych w systemach dystrybucyjnych niskiego napięcia. Sprawdza się szczególnie w instalacjach wymagających podwyższonej ochrony przed przepięciami i zwarciami.

• Główne rozdzielnice w obiektach przemysłowych i komercyjnych – odłączanie zasilania dla celów konserwacji lub awaryjnego wyłączenia.
• Sieci IT (izolowane od ziemi) – zapewnienie właściwości izolacyjnych wymaganych przez normy dla tych systemów.
• Systemy dystrybucyjne z możliwością rozbudowy – dzięki akcesoriom mostkowym i przyłączeniowym łatwa integracja z istniejącą infrastrukturą.
• Automatyzacja i zdalne sterowanie – po dodaniu łączników pomocniczych, wyzwalaczy lub napędu zdalnego możliwa jest sygnalizacja stanu oraz zdalne załączanie/wyłączanie.

Wskazówki Montażowe

Montaż rozłącznika N4-4-800 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do zabudowy w rozdzielnicy na płycie montażowej lub w szafie sterowniczej (szyna DIN nie jest standardem dla tego modelu). Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Osłona szyn zbiorczych powinna być stosowana zgodnie z VDE 0160 część 100 dla zachowania wymaganych odstępów izolacyjnych.

FAQ

• Czy rozłącznik posiada napęd wymuszony? Tak, zgodnie z danymi producenta charakteryzuje się napędem wymuszonym, co zapewnia jednoznaczne odłączenie styków – istotne w aplikacjach bezpieczeństwa maszyn (normy IEC/EN 60204 i VDE 0113).
• Jaką funkcję pełni osłona szyn zbiorczych? Osłona szyn zbiorczych, wykonana zgodnie z VDE 0160 część 100, chroni przed przypadkowym dotknięciem elementów pod napięciem oraz zapewnia wymagane odstępy izolacyjne w rozdzielnicy.
• Czy można rozbudować rozłącznik o akcesoria automatyki? Tak, dostępne są łączniki pomocnicze, wyzwalacze napięciowe oraz napędy zdalne, które umożliwiają sygnalizację stanu łącznika i zdalne sterowanie. Montaż tych elementów powinien być wykonany zgodnie z instrukcją producenta.
