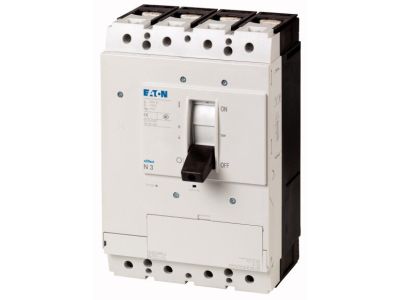

Rozłącznik mocy 4-bieg. 630A PN3-4-630 | 266022 Eaton

Alternatywny kod produktu: PN3-4-630

Opis i Kluczowe Cechy

Rozłącznik mocy PN3-4-630 (indeks 266022) to czterobiegunowy rozłącznik izolacyjny przystosowany do pracy w sieciach IT o uziemionym punkcie neutralnym. Dzięki prądowi znamionowemu 630 A umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu – bez ryzyka przegrzania styków. Konstrukcja z napędem wymuszonym gwarantuje pewne rozłączenie nawet w przypadku awarii.

• Prąd znamionowy 630 A: Pozwala na odłączanie obwodów głównych w instalacach przemysłowych i budynkowych o znacznym poborze mocy.
• 4 bieguny (4P): Odłączanie wszystkich przewodów fazowych oraz neutralnego – kompleksowa izolacja obwodu.
• Charakterystyka izolacyjna zgodna z IEC/EN 60947-3 i VDE 0660: Gwarantuje bezpieczne odseparowanie obwodu zasilającego, nawet w sieciach IT.
• Napęd wymuszony zgodny z IEC/EN 60204 i VDE 0113: Mechanizm gwarantuje fizyczne rozłączenie styków, spełniając wymogi bezpieczeństwa maszyn.
• Osłona szyny zbiorczej zgodna z VDE 0160 część 100: Dodatkowa ochrona przed przypadkowym dotykiem podczas montażu i eksploatacji.
• Kompatybilny z akcesoriami (zestawy mostkowe, zaciski, pokrętła do drzwi): Umożliwia elastyczne dopasowanie do różnych systemów rozdzielczych i potrzeb instalacyjnych.

Zgodność z Normami

Rozłącznik PN3-4-630 spełnia wymagania norm IEC/EN 60947-3 (charakterystyka izolacyjna), VDE 0660 (łączniki niskonapięciowe), IEC/EN 60204 oraz VDE 0113 (bezpieczeństwo maszyn – napęd wymuszony). Osłona szyn zbiorczych odpowiada wymogom VDE 0160 część 100. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Rozłącznik izolacyjny PN3-4-630 znajduje zastosowanie w instalacjach, w których niezbędne jest bezpieczne odłączanie obwodów głównych, szczególnie w sieciach IT (z izolowanym punktem neutralnym). Sprawdzi się jako główny łącznik odłączający w rozdzielnicach oraz jako zabezpieczenie przed niekontrolowanym załączeniem podczas prac serwisowych.

• Odłączanie głównych obwodów zasilających w przemysłowych rozdzielnicach niskiego napięcia.
• Bezpieczne odseparowanie odbiorników w czasie konserwacji i napraw.
• Stosowanie w sieciach IT wymagających podwyższonej izolacji galwanicznej.
• Montaż w systemach rozdzielczych z możliwością zastosowania akcesoriów (mostki, zaciski, pokrętła do drzwi).

Wskazówki Montażowe

Montaż rozłącznika PN3-4-630 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do rozdzielnicy za pomocą zestawów montażowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do obciążenia 630 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne uszkodzeniem obudowy. Po zamontowaniu zaleca się sprawdzenie poprawności działania napędu wymuszonego.

FAQ

• Czy rozłącznik PN3-4-630 nadaje się do sieci IT? Tak, spełnia wymagania dotyczące właściwości izolacyjnych dla sieci z izolowanym punktem neutralnym (IT).
• Jaki napęd posiada ten rozłącznik? Wyposażony jest w napęd wymuszony (mechanizm zapewniający fizyczne rozłączenie styków) zgodny z normami IEC/EN 60204 i VDE 0113.
• Czy można zamontować rozłącznik w drzwiach rozdzielnicy? Tak, dostępne są akcesoria – pokrętła do sprzęgania drzwi, które umożliwiają obsługę rozłącznika z zewnątrz przy zamkniętej rozdzielnicy.
