Rozłącznik mocy 4-bieg. 250A BG2, N2-4-250 | 266016 Eaton

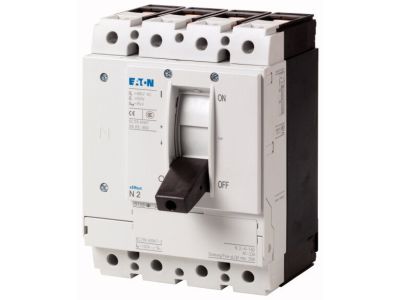

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017844
EAN
4015082660161
Kod Producenta
266016
Rozłącznik mocy 4-bieg. 250A BG2, N2-4-250

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: N2-4-250

Opis i Kluczowe Cechy

Rozłącznik mocy serii N, model N2-4-250 (nr kat. 266016), to czterobiegunowy odłącznik prądu 250 A przeznaczony do pracy w sieciach IT (izolowanych od ziemi). Dzięki prądowi znamionowemu 250 A zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie w obudowie typu BG2 umożliwia montaż łączników pomocniczych, wyzwalaczy napięcia oraz napędów zdalnych, co pozwala na rozbudowę funkcji sygnalizacyjnych i automatyzację procesów. Zabezpieczenie przed dotknięciem zgodne z VDE 0160 część 100 podnosi bezpieczeństwo użytkowania.

  • Prąd znamionowy 250 A: gwarantuje niezawodną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i wydłużając żywotność urządzenia.
  • 4 bieguny: pozwala na jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego w sieciach trójfazowych, zapewniając pełną izolację galwaniczną.
  • Cechy odłącznika do sieci IT: przeznaczony do instalacji z uziemioną siecią izolowaną (IT), gdzie wymagana jest widoczna przerwa izolacyjna i bezpieczne odłączenie.
  • Możliwość montażu akcesoriów: łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizację stanu pracy, wyzwalanie awaryjne oraz zdalne sterowanie – zwiększa to elastyczność automatyki budynkowej i przemysłowej.
  • Zabezpieczenie przed dotknięciem (VDE 0160): konstrukcja chroni przed przypadkowym kontaktem z elementami będącymi pod napięciem, co podwyższa poziom bezpieczeństwa podczas konserwacji i eksploatacji.

Zgodność z Normami

Rozłącznik spełnia wymagania zabezpieczenia przed dotknięciem zgodnie z VDE 0160 część 100. Urządzenie posiada certyfikat CE i jest zalecane do stosowania w instalacjach spełniających europejskie standardy bezpieczeństwa.

Zastosowanie

Rozłącznik N2-4-250 znajduje zastosowanie przede wszystkim w instalacjach wymagających niezawodnego odłączania obwodów mocy, szczególnie w sieciach IT. Umożliwia również integrację z systemami automatyki.

  • Główny wyłącznik odcinający w rozdzielnicach głównych i podrozdzielnicach do 250 A.
  • Odłączanie obwodów dystrybucji energii w obiektach przemysłowych, biurowych i handlowych – szczególnie w sieciach izolowanych od ziemi (IT).
  • Punkt odłączenia dla odbiorników wymagających bezpiecznej przerwy izolacyjnej podczas konserwacji lub awarii.
  • Baza do automatyzacji – współpraca z napędami zdalnymi i wyzwalaczami napięcia umożliwia zdalne sterowanie oraz sygnalizację stanu w systemach BMS.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35 (standard dla aparatury modułowej). Przekrój przewodów należy dobrać do prądu znamionowego 250 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku dołączania akcesoriów (łączników pomocniczych, wyzwalaczy) stosować się do wytycznych montażowych.

FAQ

  • Czy rozłącznik N2-4-250 może pracować jako wyłącznik główny w instalacji? Tak, jego prąd znamionowy 250 A oraz czterobiegunowa konstrukcja pozwalają na bezpieczne odłączanie obwodu głównego w rozdzielnicach sieci IT i TN.
  • Czy urządzenie posiada zabezpieczenie przed przypadkowym dotknięciem części pod napięciem? Tak, zastosowano zabezpieczenie zgodne z VDE 0160 część 100, które chroni personel podczas obsługi i konserwacji.
  • Jakie akcesoria można zainstalować do tego rozłącznika? Możliwe jest dołączenie łączników pomocniczych (sygnalizacja położenia styków), wyzwalaczy napięcia (wyzwalanie zdalne lub nadmiarowe) oraz napędów zdalnych (silnikowe lub ręczne napędy korbowe).

  • Producent Eaton
  • Wymiary 0.14m x 0.185m x 0.142m
  • Seria producenta LZM , NZM, LN, N, PN
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły Iu 250 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 3.5 kA
  • Znamionowa moc pracy dla AC-23 132 kW
  • Liczba biegunów 4
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Tak
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Dźwignia
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP20
