Rozłącznik mocy 4-bieg. 200A, PN2-4-200 | 266012 Eaton

Alternatywny kod produktu: PN2-4-200

Opis i Kluczowe Cechy

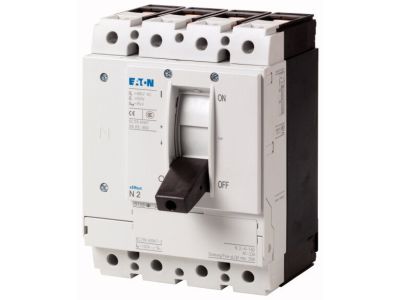

Rozłącznik mocy PN2-4-200 (numer katalogowy 266012) to czterobiegunowy rozłącznik o prądzie znamionowym 200 A, zaprojektowany do pracy jako wyłącznik główny oraz odłącznik izolacyjny – w tym w sieciach IT. Dzięki obszernej gamie akcesoriów (zestawy połączeniowe, zaciski, uchwyty obrotowe sprzęgła drzwi) umożliwia elastyczny montaż w różnych systemach rozdzielnic.

• Prąd znamionowy 200 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, umożliwiając odłączanie i załączanie prądów roboczych bez ryzyka przegrzania styków.
• Konstrukcja 4-biegunowa: Umożliwia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego – wymagane w instalacjach trójfazowych, w tym w sieciach IT.
• Cechy odłącznika izolacyjnego: Spełnia wymagania norm IEC/EN 60947-3 i VDE 0660, gwarantując bezpieczne odseparowanie obwodu od źródła zasilania.
• Przeznaczenie do pracy ręcznej: Nie nadaje się do sterowania zdalnego – dedykowany do lokalnego wyłączania głównego i odłączania konserwacyjnego.
• Wsparcie montażowe: Możliwość zastosowania akcesoriów (zestawy połączeniowe, zaciski, uchwyty obrotowe sprzęgła drzwi) ułatwiających integrację w rozdzielnicy.

Zgodność z Normami

Rozłącznik PN2-4-200 spełnia wymagania norm IEC/EN 60204 (VDE 0113) dla wyłączników głównych maszyn, IEC/EN 60947-3 (VDE 0660) dla odłączników oraz VDE 0160 część 100 w zakresie ochrony przed dotykiem. Zgodność z tymi normami potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik mocy PN2-4-200 sprawdza się jako główny wyłącznik w rozdzielnicach przemysłowych i budynkowych, a także jako odłącznik izolacyjny tam, gdzie wymagane jest bezpieczne odcięcie zasilania do celów serwisowych lub awaryjnych.

• Jako wyłącznik główny maszyn i urządzeń zgodnie z IEC/EN 60204 – umożliwia bezpieczne wyłączenie całego obwodu.
• W sieciach IT (z izolowanym uziemieniem) – wykorzystywany jako odłącznik zapewniający selektywne odseparowanie.
• W rozdzielnicach głównych budynków – ręczne wyłączanie zasilania całego obiektu lub jego części.
• Jako element zabezpieczający przed przypadkowym załączeniem – możliwość blokady w pozycji OFF.

Wskazówki Montażowe

Montaż rozłącznika PN2-4-200 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 200 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Po zakończeniu montażu sprawdzić działanie mechanizmu przełączania oraz blokady w pozycji wyłączenia.

FAQ

• Czy rozłącznik posiada podświetlenie lub sygnalizację LED? Nie, rozłącznik PN2-4-200 nie jest wyposażony w podświetlenie. Przeznaczony jest wyłącznie do pracy ręcznej, bez zdalnej sygnalizacji stanu.
• Jaki jest stopień ochrony IP rozłącznika? Producent nie podaje konkretnego stopnia IP. Podczas montażu w rozdzielnicy należy zapewnić ochronę przed dotykiem i czynnikami zewnętrznymi zgodnie z VDE 0160 część 100 oraz ogólnymi zasadami dla aparatury modułowej (typowo IP20 w obudowie).
• Czy może być używany jako wyłącznik awaryjny w maszynie? Tak, spełnia wymogi wyłącznika głównego według IEC/EN 60204, jednak nie jest przeznaczony do częstego łączenia ani sterowania zdalnego. Nadaje się do odłączania awaryjnego pod warunkiem zachowania odpowiedniego momentu wyłączania.
