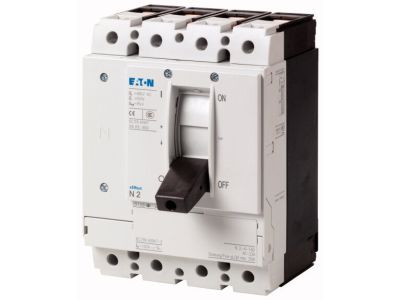

Rozłącznik mocy 4-bieg. 200A BG2 N2-4-200 | 266015 Eaton

Alternatywny kod produktu: N2-4-200

Opis i Kluczowe Cechy

Rozłącznik mocy serii BG2, model N2-4-200 (symbol 266015), to 4-biegunowy rozłącznik izolacyjny o prądzie znamionowym 200 A. Został zaprojektowany z myślą o bezpiecznym odłączaniu i izolacji obwodów w rozdzielnicach głównych oraz w systemach dystrybucyjnych. Napęd wymuszony oraz zgodność z rygorystycznymi normami czynią go niezawodnym elementem instalacji elektrycznych.

• Prąd znamionowy 200 A: umożliwia bezpieczne odłączanie i izolację obwodów o dużym obciążeniu w rozdzielnicach głównych, bez ryzyka przegrzania styków.
• 4 bieguny (3 fazy + N): zapewniają kompletną separację wszystkich przewodów czynnych w układzie 3-fazowym, w tym przewodu neutralnego.
• Napęd wymuszony (symbol N): gwarantuje jednoznaczną sygnalizację stanu styków – położenie dźwigni zawsze odpowiada rzeczywistemu stanowi łączeniowemu, co jest wymagane w zastosowaniach bezpieczeństwa maszyn.
• Charakterystyka izolacyjna zgodna z IEC/EN 60947-3 i VDE 0660: potwierdza zdolność do bezpiecznego odłączania napięcia, także w sieciach IT (z izolowanym lub uziemionym punktem neutralnym przez impedancję).
• Możliwość rozbudowy o akcesoria: styki pomocnicze, wyzwalacze napięciowe i napędy zdalne umożliwiają sygnalizację stanu oraz zdalne sterowanie i automatyzację w systemach dystrybucyjnych.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60204 oraz VDE 0113 dla rozłączników głównych z napędem wymuszonym. Charakterystyka izolacyjna jest zgodna z normami IEC/EN 60947-3 i VDE 0660. Osłona szyn zbiorczych odpowiada wymogom VDE 0160 część 100. Posiada certyfikat CE.

Zastosowanie

Rozłącznik mocy N2-4-200 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i jednoznaczne odłączanie obwodów elektrycznych – zarówno w sieciach dystrybucyjnych, jak i w automatyce przemysłowej.

• Główny wyłącznik w rozdzielnicach głównych i podrozdzielnicach – umożliwia bezpieczne odłączenie całej instalacji w celach serwisowych lub awaryjnych.
• Odłączanie obwodów w maszynach i urządzeniach zgodnie z wymogami normy EN 60204 dotyczącej bezpieczeństwa maszyn.
• Izolacja w systemach dystrybucyjnych z uziemieniem przez impedancję (sieci IT) – zapewnia niezawodną separację przewodów od potencjału ziemi.
• Integracja z automatyzacją – wraz z napędem zdalnym lub wyzwalaczami napięciowymi pozwala na zdalne sterowanie odłączaniem w zautomatyzowanych liniach produkcyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 200 A. Moment dokręcania zacisków oraz wymagane czyszczenie styków należy wykonać zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i działanie napędu wymuszonego.

FAQ

• Czy rozłącznik nadaje się do pracy w sieci IT? Tak, charakterystyka izolacyjna zgodna z IEC/EN 60947-3 i VDE 0660 zapewnia bezpieczne odłączanie również w sieciach z uziemieniem punktu neutralnego przez impedancję.
• Czy można zamontować dodatkowe styki pomocnicze lub wyzwalacze? Tak, rozłącznik przewiduje montaż akcesoriów takich jak styki pomocnicze, wyzwalacze napięciowe i napędy zdalne, co umożliwia sygnalizację i automatyzację.
• Czy rozłącznik może być stosowany jako główny wyłącznik maszyny zgodnie z EN 60204? Tak, napęd wymuszony i zgodność z normami IEC/EN 60204 i VDE 0113 kwalifikują go do roli rozłącznika głównego w obwodach bezpieczeństwa maszyn.
