Rozłącznik mocy 4-bieg. 160A, N1-4-160 | 281254 Eaton

Alternatywny kod produktu: N1-4-160

Opis i Kluczowe Cechy

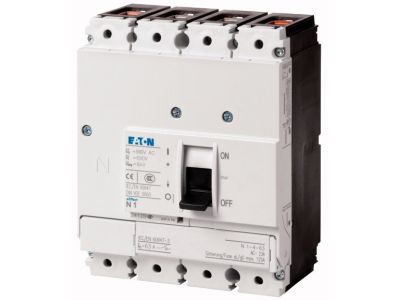

Rozłącznik mocy N1-4-160 (numer katalogowy 281254) to czterobiegunowe urządzenie łączeniowe o prądzie znamionowym 160 A, zaprojektowane z cechami odłącznika do uziemionych sieci IT. Dzięki możliwości wyposażenia w łączniki pomocnicze, wyzwalacze napięcia oraz napędy zdalne umożliwia integrację z systemami sygnalizacji i automatyki. Zabezpieczenie przed dotknięciem zgodne z VDE 0160 część 100 podnosi bezpieczeństwo eksploatacji.

• Prąd znamionowy 160 A: gwarantuje bezpieczne rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cechy odłącznika dla sieci IT: zapewnia pewne odizolowanie obwodu w systemach z uziemieniem izolowanym, co jest kluczowe dla ochrony i diagnostyki.
• Możliwość rozbudowy o akcesoria: łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają zdalne sterowanie, sygnalizację stanu oraz automatyzację procesów.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100: dodatkowa bariera ochronna dla personelu podczas obsługi i konserwacji.
• Konstrukcja 4-biegunowa: umożliwia jednoczesne rozłączanie wszystkich przewodów fazowych oraz neutralnego w jednym urządzeniu.

Zgodność z Normami

Rozłącznik spełnia wymagania normy VDE 0160 część 100 w zakresie zabezpieczenia przed dotknięciem. Produkt posiada certyfikat zgodności CE, potwierdzający spełnienie obowiązujących dyrektyw europejskich.

Zastosowanie

Rozłącznik mocy N1-4-160 przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych oraz komercyjnych, gdzie wymagane jest bezpieczne odłączanie obciążeń o wysokim prądzie, szczególnie w sieciach IT.

• Jako główny wyłącznik w rozdzielnicach zasilających linie produkcyjne, maszyny i urządzenia.
• Do odłączania obwodów w systemach z uziemieniem izolowanym (sieci IT) – zachowuje funkcję odłącznika.
• W automatyce budynkowej – po wyposażeniu w napęd zdalny i łączniki pomocnicze umożliwia zdalne sterowanie i sygnalizację stanu.
• Jako element rozdzielnicy do selektywnego wyłączania poszczególnych odbiorników podczas prac serwisowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 160 A. Momenty dokręcania śrub zacisków stosuj zgodnie z danymi w dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik posiada podświetlenie? Rozłącznik nie ma wbudowanego podświetlenia, ale odpowiednio dobrane łączniki pomocnicze mogą sygnalizować stan załączenia/wyłączenia.
• Jaki jest stopień ochrony obudowy rozłącznika? W dostarczonych danych nie określono stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy standardem jest ochrona przed ciałami stałymi średniej wielkości (IP2X).
• Czy rozłącznik nadaje się do pracy w sieci IT? Tak, zgodnie z opisem producenta ma cechy odłącznika do uziemionych sieci IT i może być w nich stosowany.
