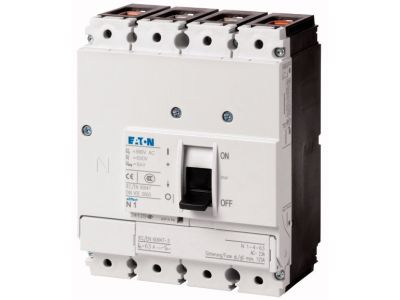

Rozłącznik mocy 4-bieg. 125A, PN1-4-125 | 266001 Eaton

Alternatywny kod produktu: PN1-4-125

Opis i Kluczowe Cechy

Rozłącznik mocy PN1-4-125 (symbol 266001) to 4-biegunowe urządzenie izolacyjne o prądzie znamionowym 125 A, przeznaczone do bezpiecznego odłączania obwodów w rozdzielnicach głównych i podrozdzielnicach. Dzięki napędowi wymuszonemu zapewnia widoczną przerwę izolacyjną, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych. Produkt spełnia wymagania dla uziemionych sieci IT.

• Prąd znamionowy 125 A: umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu, zapewniając odpowiednią rezerwę mocy i minimalizując ryzyko przegrzania styków.
• 4 bieguny (4P): pozwala na jednoczesne odłączenie trzech faz oraz przewodu neutralnego, niezbędne w układach 3-fazowych z N.
• Napęd wymuszony: gwarantuje mechaniczne rozwarcie styków i widoczną przerwę izolacyjną, zgodnie z wymaganiami norm IEC/EN 60204 i VDE 0113 – zwiększa bezpieczeństwo personelu.
• Zgodność z normami IEC/EN 60947-3 i VDE 0660: potwierdza charakterystykę izolacyjną i bezpieczeństwo użytkowania, nawet w trudnych warunkach sieci IT.
• Możliwość stosowania w sieciach IT: rozłącznik spełnia wymagania dla uziemionych sieci IT, co rozszerza zakres jego zastosowań przemysłowych.

Zgodność z Normami

Rozłącznik PN1-4-125 zaprojektowano z zachowaniem wymogów następujących norm: charakterystyka głównego wyłącznika z napędem wymuszonym zgodna z IEC/EN 60204 i VDE 0113; charakterystyka izolacyjna zgodna z IEC/EN 60947-3 i VDE 0660; osłona szyny zbiorczej zgodna z VDE 0160 część 100. Produkt posiada certyfikat CE.

Zastosowanie

Rozłącznik mocy PN1-4-125 znajduje zastosowanie tam, gdzie wymagane jest bezpieczne, ręczne odłączanie obwodów pod obciążeniem lub bez obciążenia, z widoczną przerwą izolacyjną.

• Odłączanie obwodów głównych w rozdzielnicach elektrycznych budynków przemysłowych i komercyjnych.
• Bezpieczne izolowanie obwodów podczas prac konserwacyjnych i serwisowych – widoczna przerwa styku daje pewność odłączenia.
• Stosowanie w uziemionych sieciach IT, gdzie wymagana jest wysoka niezawodność izolacji.
• Integracja z systemami rozdzielczymi z wykorzystaniem dedykowanych akcesoriów (zestawy mostkowe, zaciski przyłączeniowe, pokrętła do sprzęgania drzwi).

Wskazówki Montażowe

Montaż rozłącznika oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę prąd znamionowy 125 A. Stosuj osłony szyn zbiorczych zgodnie z VDE 0160 część 100.

FAQ

• Czy rozłącznik PN1-4-125 może być stosowany w sieciach IT? Tak, zgodnie z danymi producenta rozłączniki serii PN..-.. spełniają wymagania dotyczące właściwości izolacyjnych nawet dla uziemionych sieci IT.
• Czy rozłącznik posiada napęd wymuszony? Tak, główny wyłącznik charakteryzuje się napędem wymuszonym zgodnie z normami IEC/EN 60204 i VDE 0113, co zapewnia widoczną przerwę izolacyjną.
• Czy rozłącznik nadaje się do zdalnego sterowania? Nie, numery części PN nie są przeznaczone do funkcji zdalnych – urządzenie służy wyłącznie do ręcznego odłączania obwodów.
