Rozłącznik mocy 4-bieg. 100A BG1, N1-4-100 | 266003 Eaton

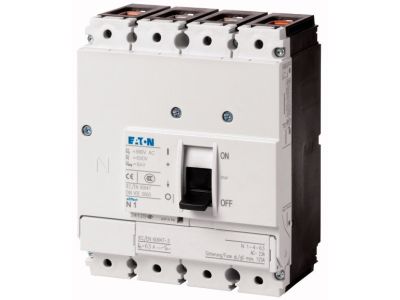

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017833
EAN
4015082660031
Kod Producenta
266003
Rozłącznik mocy 4-bieg. 100A BG1, N1-4-100

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: N1-4-100

Opis i Kluczowe Cechy

Rozłącznik mocy 4-biegunowy o prądzie znamionowym 100 A, oznaczony symbolem 266003 (N1-4-100), przeznaczony do bezpiecznego odłączania obwodów elektrycznych. Posiada cechy odłącznika do uziemionych sieci IT, co zwiększa bezpieczeństwo w instalacjach przemysłowych. Możliwość rozbudowy o łączniki pomocnicze, wyzwalacze napięcia oraz napędy zdalne umożliwia sygnalizację stanu łączenia i automatyzację procesów.

  • Prąd znamionowy 100 A: pozwala na odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków, zapewniając długotrwałą niezawodność.
  • 4 bieguny: umożliwia jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego (jeśli wymagane), co daje pełną izolację obwodu.
  • Przystosowanie do sieci IT: konstrukcja odłącznika gwarantuje bezpieczną pracę w instalacjach z uziemieniem przez impedancję, typowych dla obiektów przemysłowych.
  • Możliwość rozbudowy o akcesoria: łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne (dostępne osobno) umożliwiają sygnalizację, zdalne sterowanie i automatyzację procesów.
  • Zabezpieczenie przed dotknięciem: wykonanie zgodne z wymaganiami VDE 0160 część 100, co minimalizuje ryzyko porażenia podczas pracy w rozdzielnicy.

Zgodność z Normami

Rozłącznik spełnia wymagania normy VDE 0160 część 100 dotyczącej zabezpieczenia przed dotknięciem w urządzeniach rozdzielczych. Produkt posiada certyfikat CE.

Zastosowanie

Rozłącznik mocy N1-4-100 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem oraz sygnalizacja ich stanu.

  • Odłączanie zasilania maszyn i urządzeń w liniach produkcyjnych.
  • Praca jako główny wyłącznik w rozdzielnicach zasilających sieci IT.
  • Sterowanie impulsami do styczników i przekaźników w systemach automatyki budynkowej.
  • Sygnalizacja stanu załącz/wyłącz oraz zdalne monitorowanie poprzez łączniki pomocnicze i napędy.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed przykręceniem przewodów należy sprawdzić moment dokręcania podany w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 100 A zgodnie z obowiązującymi normami.

FAQ

  • Czy rozłącznik nadaje się do sieci IT? Tak, rozłącznik został zaprojektowany z cechami odłącznika do uziemionych sieci IT, co potwierdza jego bezpieczeństwo w takich instalacjach.
  • Jakie akcesoria można do niego dołączyć? Możliwe jest dołączenie łączników pomocniczych, wyzwalaczy napięcia oraz napędów zdalnych (wszystkie dostępne osobno), co umożliwia sygnalizację i automatyzację.
  • Jaki jest stopień ochrony rozłącznika? W dostarczonych danych nie podano konkretnego stopnia IP. W typowych warunkach rozłączniki montowane w rozdzielnicach mają co najmniej IP20 – zaleca się montaż w obudowie o odpowiedniej klasie szczelności.

  • Producent Eaton
  • Wymiary 0.12m x 0.145m x 0.088m
  • Seria producenta LZM , NZM, LN, N, PN
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły Iu 100 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 2 kA
  • Znamionowa moc pracy dla AC-23 55 kW
  • Liczba biegunów 4
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Tak
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Dźwignia
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Zacisk ramowy
  • Stopień ochrony (IP) strony czołowej IP20
