Rozłącznik mocy 4-bieg. 1000A BG4, N4-4-1000 | 266030 Eaton

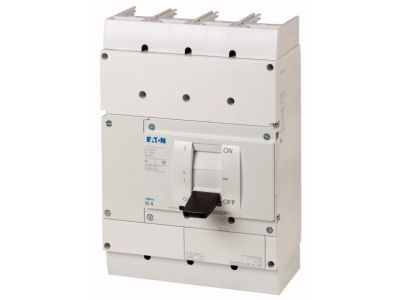

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017856
EAN
4015082660307
Kod Producenta
266030
Rozłącznik mocy 4-bieg. 1000A BG4, N4-4-1000

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: N4-4-1000

Opis i Kluczowe Cechy

Rozłącznik mocy 4-biegunowy 1000A serii N4-4-1000 (symbol 266030) to element aparatury rozdzielczej zaprojektowany do pracy w uziemionych sieciach IT. Prąd znamionowy 1000 A umożliwia bezpieczne odłączanie obwodów o bardzo dużym obciążeniu w zastosowaniach przemysłowych i energetycznych. Konstrukcja zgodna z wymogami VDE 0160 część 100 zapewnia skuteczną ochronę przed dotykiem bezpośrednim.

  • Prąd znamionowy 1000 A: pozwala na bezpieczne odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
  • 4 bieguny: gwarantują kompletną separację wszystkich przewodów fazowych w układach trójfazowych z przewodem neutralnym.
  • Przystosowanie do uziemionych sieci IT: spełnia wymagania odłączników dla sieci z izolowanym punktem neutralnym, co podnosi bezpieczeństwo i niezawodność instalacji.
  • Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100: potwierdza ochronę przed przypadkowym kontaktem z elementami pod napięciem.
  • Możliwość rozbudowy o akcesoria: obsługa łączników pomocniczych, wyzwalaczy napięcia oraz napędów zdalnych umożliwia sygnalizację stanu łączeniowego i automatyzację procesów.

Zgodność z Normami

Rozłącznik mocy N4-4-1000 (266030) spełnia wymagania dotyczące zabezpieczenia przed dotknięciem zgodnie z VDE 0160 część 100. Produkt posiada certyfikację CE i jest zgodny z obowiązującymi normami europejskimi dla aparatury rozdzielczej.

Zastosowanie

Rozłącznik mocy 4-biegunowy 1000A znajduje zastosowanie w wymagających instalacjach przemysłowych i energetycznych, szczególnie w sieciach IT z uziemionym punktem neutralnym. Jego parametry umożliwiają bezpieczne odłączanie obwodów pod obciążeniem.

  • Odłączanie obwodów głównych w rozdzielnicach przemysłowych o dużym poborze mocy.
  • Praca w systemach IT (sieci z izolowanym punktem neutralnym) jako odłącznik gwarantujący bezpieczną separację.
  • Sterowanie i zabezpieczanie linii zasilających maszyny oraz urządzenia produkcyjne.
  • Integracja z systemami automatyki dzięki możliwości montażu łączników pomocniczych i napędów zdalnych.

Wskazówki Montażowe

Montaż rozłącznika mocy N4-4-1000 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie należy odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 1000 A, a moment dokręcania połączeń śrubowych powinien być zgodny z wytycznymi producenta. Należy zapewnić odpowiednią wentylację i odstępy montażowe umożliwiające odprowadzanie ciepła.

FAQ

  • Czy rozłącznik N4-4-1000 nadaje się do odłączania obwodów pod obciążeniem? Tak, jest to rozłącznik mocy przystosowany do odłączania obwodów pod obciążeniem przy prądzie znamionowym do 1000 A.
  • Jakie akcesoria można zastosować z tym rozłącznikiem? Producent przewiduje możliwość montażu łączników pomocniczych, wyzwalaczy napięcia oraz napędów zdalnych, co pozwala na sygnalizację stanu i automatyzację pracy.
  • Do jakich sieci jest przeznaczony ten rozłącznik? Rozłącznik N4-4-1000 jest przystosowany do pracy w uziemionych sieciach IT (z izolowanym punktem neutralnym) i spełnia wymogi odłączników dla tego typu instalacji.

  • Producent Eaton
  • Wymiary 0.28m x 0.207m x 0.401m
  • Seria producenta LZM , NZM, LN, N, PN
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły Iu 1000 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 25 kA
  • Znamionowa moc pracy dla AC-23 560 kW
  • Liczba biegunów 4
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Tak
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Dźwignia
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie bolcowe
  • Stopień ochrony (IP) strony czołowej IP20
