Rozłącznik mocy 3-bieg. 800A BG4, N4-800 | 266025 Eaton

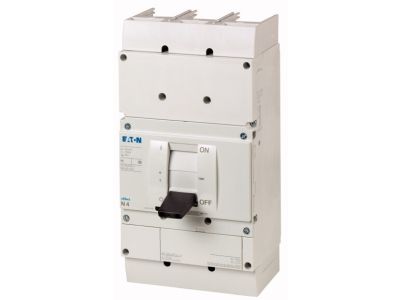

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017852
EAN
4015082660253
Kod Producenta
266025
Rozłącznik mocy 3-bieg. 800A BG4, N4-800

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: N4-800

Opis i Kluczowe Cechy

Rozłącznik mocy N4-800 (symbol 266025) z serii BG4 to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów o prądzie znamionowym 800 A. Łączy cechy odłącznika do uziemionych sieci IT z możliwością rozbudowy o łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne. Zabezpieczenie przed dotknięciem zgodne z VDE 0160 część 100 gwarantuje bezpieczną obsługę.

  • Prąd znamionowy 800 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, np. w rozdzielnicach głównych lub zasilaniu maszyn przemysłowych.
  • Konstrukcja 3-biegunowa: pozwala na jednoczesne rozłączenie trzech faz, co zapewnia pełne odcięcie zasilania w układach trójfazowych.
  • Zgodność z VDE 0160 część 100: gwarantuje ochronę przed przypadkowym dotknięciem części przewodzących podczas pracy.
  • Możliwość wyposażenia w łączniki pomocnicze i wyzwalacze napięcia: umożliwia sygnalizację stanu łączenia oraz automatyzację procesów odłączeniowych.
  • Obsługa napędów zdalnych: pozwala na zdalne załączanie/wyłączanie rozłącznika, co zwiększa komfort i bezpieczeństwo operatora.

Zgodność z Normami

Rozłącznik N4-800 został zaprojektowany zgodnie z wymaganiami normy VDE 0160 część 100 w zakresie zabezpieczenia przed dotknięciem. Produkt spełnia ogólne wymagania europejskich norm dla rozłączników mocy i posiada oznaczenie CE. Szczegółowe informacje o zgodności z innymi normami znajdują się w karcie katalogowej producenta.

Zastosowanie

Rozłącznik mocy N4-800 znajduje zastosowanie w obwodach wymagających bezpiecznego i pewnego odłączania zasilania przy prądzie do 800 A. Sprawdza się zwłaszcza w sieciach IT (uziemionych przez rezystor) oraz w instalacjach przemysłowych.

  • Główne wyłączniki w rozdzielnicach głównych zakładów produkcyjnych i obiektów użyteczności publicznej.
  • Odłączanie obwodów zasilających maszyny i urządzenia w celu przeprowadzenia prac konserwacyjnych lub awaryjnego wyłączenia.
  • Sterowanie i automatyzacja procesów w połączeniu z napędami zdalnymi oraz wyzwalaczami napięcia.
  • Sygnalizacja stanu łączenia przy użyciu styków pomocniczych w systemach nadzoru BMS.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy – szczegółowe instrukcje montażu zawarte są w dokumentacji technicznej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 800 A oraz obowiązującymi przepisami. Momenty dokręcania śrub zaciskowych należy stosować według zaleceń producenta.

FAQ

  • Czy rozłącznik posiada podświetlenie? Nie, produkt nie wyposażono w podświetlenie. Stan łączenia można kontrolować za pomocą opcjonalnych styków pomocniczych lub wizualnej pozycji dźwigni.
  • Jaki jest stopień ochrony rozłącznika? Dla aparatury montowanej na szynie TH35 w rozdzielnicy przedni panel zapewnia stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12 mm). Szczegółowe dane dla konkretnej konfiguracji należy sprawdzić w dokumentacji.
  • Czy styki są przystosowane do pracy ciągłej? Tak, styki rozłącznika są zaprojektowane do bezpiecznej pracy ciągłej przy prądzie znamionowym 800 A. Urządzenie umożliwia odłączanie obwodu pod obciążeniem, zgodnie z przeznaczeniem (kategoria użytkowania AC-22B/DC-PV2, szczegóły w karcie katalogowej).

  • Producent Eaton
  • Wymiary 0.21m x 0.207m x 0.401m
  • Seria producenta LZM , NZM, LN, N, PN
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowe napięcie pracy 690 - 690
  • Znamionowy prąd ciągły Iu 800 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 25 kA
  • Znamionowa moc pracy dla AC-23 450 kW
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Tak
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Tak
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Dźwignia
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie bolcowe
  • Stopień ochrony (IP) strony czołowej IP20
