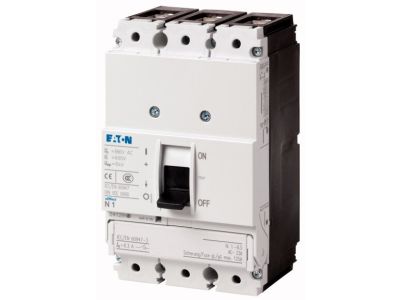

Rozłącznik mocy 3-bieg. 63A BG1, N1-63 | 259143 Eaton

Alternatywny kod produktu: N1-63

Opis i Kluczowe Cechy

Rozłącznik mocy serii N1 o symbolu 259143 (N1-63) to trzybiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Prąd znamionowy 63 A umożliwia pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Dzięki cechom odłącznika w sieciach IT zapewnia galwaniczne odizolowanie obwodu.

• Prąd znamionowy 63 A: gwarantuje bezpieczne odłączanie obwodów o dużym obciążeniu, minimalizując ryzyko termiczne.
• Konstrukcja trzybiegunowa (3P): umożliwia jednoczesne odłączanie wszystkich trzech faz, co jest wymagane w sieciach trójfazowych.
• Przystosowany do sieci IT (uziemionych): spełnia wymagania odłączników w instalacjach z izolowanym punktem neutralnym.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0160 część 100: podwyższona ochrona użytkownika przed przypadkowym kontaktem z częściami czynnymi.
• Możliwość rozbudowy o akcesoria: łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizację i automatyzację procesów.

Zgodność z Normami

Rozłącznik spełnia wymagania normy VDE 0160 część 100, dotyczącej zabezpieczenia przed dotknięciem. Posiada certyfikat CE oraz jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Trzybiegunowy rozłącznik mocy N1-63 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, szczególnie w sieciach IT, gdzie wymagane jest galwaniczne odizolowanie obwodów.

• Odłączanie obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie jako główny wyłącznik bezpieczeństwa w sieciach trójfazowych z uziemionym punktem neutralnym (IT).
• Sygnalizacja stanu pracy i zdalne sterowanie za pomocą łączników pomocniczych i napędów zdalnych.
• Automatyzacja procesów w sterowaniu maszyn i urządzeń poprzez wyzwalacze napięcia.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową 63 A i obowiązującymi normami. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie lub diodę LED? W danych technicznych nie przewidziano fabrycznego podświetlenia. Rozłącznik jest urządzeniem mechanicznym, a opcjonalne sygnalizowanie można zrealizować przez łączniki pomocnicze.
• Jaki stopień ochrony ma ten rozłącznik? Producent nie podaje konkretnej wartości IP. W typowych zastosowaniach aparatura modułowa montowana w rozdzielnicach na szynie DIN posiada stopień ochrony IP20.
• Czy to wyłącznik czy odłącznik? Czym różni się od wyłącznika nadprądowego? Rozłącznik mocy N1-63 jest odłącznikiem – służy do bezpiecznego odłączania napięcia w stanie bez obciążenia lub przy niewielkim obciążeniu. Nie posiada funkcji wyzwalania nadprądowego ani przeciwzwarciowego.
