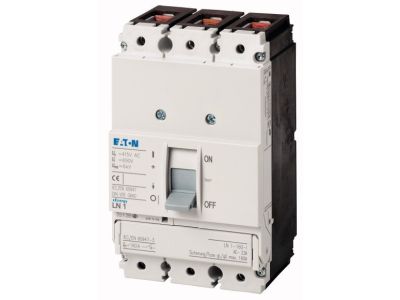

Rozłącznik mocy 3-bieg. 160A, wielkość konstrukcyjna 1, LN1-160-I | 111997 Eaton

Opis i Kluczowe Cechy

Rozłącznik mocy EATON z serii LN, o oznaczeniu LN1-160-I (numer katalogowy 111997), to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 160 A, co pozwala na bezpieczne zarządzanie rozdziałem energii w obwodach trójfazowych. Wielkość konstrukcyjna 1 zapewnia optymalny kompromis pomiędzy kompaktowymi wymiarami a wysoką zdolnością łączeniową.

• Trójbiegunowa konstrukcja: Umożliwia jednoczesne odłączanie wszystkich trzech faz zasilających, co jest kluczowe dla bezpieczeństwa obsługi i serwisu instalacji.
• Wysoka wytrzymałość: Seria LN została zaprojektowana do pracy w trudnych warunkach, oferując niezawodność mechaniczną i elektryczną przy częstych operacjach łączeniowych.
• Ergonomia: Wyraźna sygnalizacja stanu styków oraz możliwość montażu akcesoriów dodatkowych, takich jak styki pomocnicze czy wyzwalacze.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych i europejskich dotyczących aparatury niskiego napięcia. Rozłącznik LN1-160-I został zaprojektowany zgodnie z normą IEC/EN 60947, co gwarantuje pełną kompatybilność z nowoczesnymi systemami rozdziału energii. Urządzenie posiada certyfikację CE oraz spełnia dyrektywy dotyczące bezpieczeństwa użytkowania, co czyni go zaufanym komponentem w projektach wymagających najwyższych standardów jakościowych.

Zastosowanie

Rozłącznik mocy LN1-160-I znajduje szerokie zastosowanie w budownictwie wielorodzinnym, biurowcach oraz obiektach użyteczności publicznej. Jako główny element rozdzielnic niskiego napięcia, służy do:

• Ręcznego załączania i wyłączania zasilania w głównych liniach zasilających.
• Zabezpieczania i izolowania sekcji instalacji podczas prac konserwacyjnych.
• Współpracy z systemami ochrony przed skutkami zwarć i przeciążeń w rozbudowanych sieciach trójfazowych.
• Zastosowań jako rozłącznik główny w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik o wielkości konstrukcyjnej 1 jest przystosowany do montażu wewnątrz rozdzielnic na płytach montażowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować klucz dynamometryczny, aby zapewnić trwałe i stabilne połączenie elektryczne, co zapobiega przegrzewaniu się styków.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy oraz innych aparatów, zgodnie z dokumentacją techniczną producenta.
• Przekroje przewodów: Dobór odpowiedniego przekroju kabli zasilających dostosowanych do prądu 160 A, aby zminimalizować spadki napięcia i straty cieplne.

FAQ

1. Czy rozłącznik LN1-160-I posiada funkcję wyzwalania automatycznego?
Seria LN w wersji 'I' to rozłączniki mocy, które służą głównie do izolacji i ręcznego sterowania obwodami. W celu uzyskania pełnej ochrony nadmiarowoprądowej należy zweryfikować konfigurację z odpowiednimi wyzwalaczami lub bezpiecznikami w systemie.

2. Jakie są wymiary wielkości konstrukcyjnej 1?
Wielkość konstrukcyjna 1 to najbardziej kompaktowy typoszereg w rodzinie LN, co pozwala na oszczędność miejsca na szynie montażowej lub płycie wewnątrz rozdzielnicy przy zachowaniu pełnych parametrów prądowych.

3. Czy urządzenie może pracować w pionie i poziomie?
Tak, konstrukcja rozłączników EATON pozwala na elastyczny montaż, jednak zawsze zaleca się orientację pionową dla optymalnego chłodzenia konwekcyjnego styków.
