Rozłącznik mocy 3-bieg. 100A BG1, N1-100 | 259144 Eaton

Alternatywny kod produktu: N1-100

Opis i Kluczowe Cechy

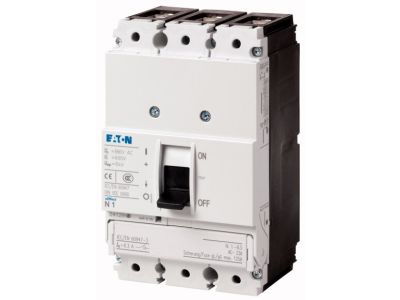

Rozłącznik mocy N1-100 (nr kat. 259144) to trójbiegunowy odłącznik prądu o obciążalności 100 A, przeznaczony do stosowania w uziemionych sieciach IT. Dzięki konstrukcji spełniającej wymogi odłączników, zapewnia bezpieczne odizolowanie obwodu podczas prac serwisowych. Modułowa budowa (BG1) pozwala na łatwy montaż w rozdzielnicy oraz rozbudowę o akcesoria.

• Prąd znamionowy 100 A: gwarantuje niezawodną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Charakterystyka odłącznika (zgodnie z VDE 0160 część 100): zapewnia widoczną i bezpieczną przerwę izolacyjną – kluczowa przy konserwacji i odłączaniu zasilania.
• Możliwość montażu styków pomocniczych, wyzwalaczy napięcia oraz napędów zdalnych: umożliwia sygnalizację stanu łączeniowego i automatyzację procesów w instalacjach przemysłowych.
• Przystosowany do sieci IT (z izolowanym punktem neutralnym): spełnia specyficzne wymagania systemów z uziemioną siecią IT, gdzie wymagana jest ciągłość zasilania i kontrola stanu izolacji.
• Kompaktowa obudowa BG1: oszczędza miejsce w szafie sterowniczej, ułatwia prowadzenie okablowania i zapewnia przejrzysty układ rozdzielnicy.

Zgodność z Normami

Rozłącznik N1-100 został zaprojektowany zgodnie z wymaganiami normy VDE 0160 część 100 w zakresie zabezpieczenia przed dotknięciem. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnych z obowiązującymi przepisami.

Zastosowanie

Rozłącznik mocy N1-100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i załączanie obwodów o prądzie do 100 A, szczególnie w systemach IT i aplikacjach przemysłowych.

• Główny wyłącznik odłączający w rozdzielnicach głównych i podrozdzielnicach w sieciach IT.
• Bezpieczne odizolowanie maszyn i urządzeń podczas prac konserwacyjnych i serwisowych.
• Sterowanie odbiornikami za pomocą napędów zdalnych – w systemach automatyki budynkowej i przemysłowej.
• Podstawa do rozbudowy o sygnalizację położenia styków (styki pomocnicze) oraz wyzwalacze przeciążeniowe lub podnapięciowe.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Sposób podłączenia przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 100 A oraz warunków środowiskowych.

FAQ

• Czy do rozłącznika można dołożyć styki pomocnicze? Tak, konstrukcja N1-100 przewiduje montaż łączników pomocniczych (np. sygnalizacyjnych), wyzwalaczy napięcia oraz napędów zdalnych, co umożliwia sygnalizację i automatyzację.
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę IP20 od strony czołowej – szczegóły w karcie katalogowej.
• Czy rozłącznik nadaje się do sieci TN-C? Rozłącznik N1-100 został zaprojektowany do uziemionych sieci IT. Przed zastosowaniem w innych układach sieciowych sprawdź zgodność z dokumentacją techniczną producenta.
