Rozłącznik listwowy 160A NHW-SLS-00/H | 179754 Eaton

Alternatywny kod produktu: NHW-SLS-00/H

Opis i Kluczowe Cechy

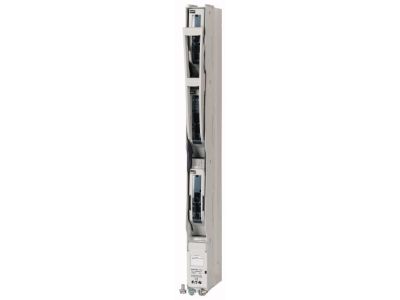

Rozłącznik listwowy NHW-SLS-00/H (symbol 179754) to trójbiegunowy rozłącznik bezpiecznikowy w rozmiarze NH00, zaprojektowany do pracy w obwodach o prądzie znamionowym 160 A. Dzięki uniwersalnemu systemowi podłączeń (odpływy kablowe od góry i dołu) urządzenie zapewnia elastyczność montażu w różnych konfiguracjach rozdzielnic. Dostarczany bez wkładek bezpiecznikowych NH, pozwala na swobodny dobór zabezpieczeń do konkretnych wymagań instalacji.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Rozmiar NH00: Kompatybilny z wkładkami bezpiecznikowymi NH00, co ułatwia dobór i wymianę zabezpieczeń.
• Trójbiegunowa konstrukcja: Jednoczesne rozłączanie wszystkich trzech faz zapewnia kompletną izolację od sieci.
• Uniwersalne podłączenie góra/dół: Umożliwia elastyczne prowadzenie odpływów kablowych – od góry lub od dołu, ułatwiając integrację w istniejących rozdzielnicach.
• Brak kontroli stanu bezpieczników: Prosta, niezawodna konstrukcja bez dodatkowych elementów sygnalizacyjnych, idealna do aplikacji, gdzie sygnalizacja przepalenia wkładki nie jest wymagana.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC 60947-1:2007+A1:2010 oraz IEC 60947-3:2008+A1:2012, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Rozłącznik listwowy NHW-SLS-00/H znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagana jest niezawodna separacja obwodów i zabezpieczenie przeciążeniowe/ zwarciowe przy użyciu wkładek NH.

• Jako główny wyłącznik w tablicach rozdzielczych dla obwodów o prądzie do 160 A.
• Do selektywnego odłączania poszczególnych odbiorów lub grup odbiorów podczas prac serwisowych.
• W systemach dystrybucji energii w halach produkcyjnych, centrach danych i budynkach użyteczności publicznej.
• Jako element zabezpieczenia kabli i szyn w instalacjach o dużym zapotrzebowaniu mocy.

Wskazówki Montażowe

Montaż i konserwację rozłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na szynie montażowej (np. TH35) lub płycie montażowej w pozycji pionowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, urządzenie dostarczane jest bez wkładek. Należy je dobrać osobno, zgodnie z wymaganym prądem znamionowym i charakterystyką zabezpieczenia.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje konkretnego stopnia IP. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się ochronę IP20. W przypadku montażu w środowisku zapylonym lub wilgotnym zastosuj odpowiednią obudowę.
• W jakiej pozycji można montować rozłącznik? Zalecany jest montaż w pozycji pionowej – producent wyraźnie dopuszcza taką konfigurację. Montaż w innej pozycji może wymagać indywidualnej oceny.
