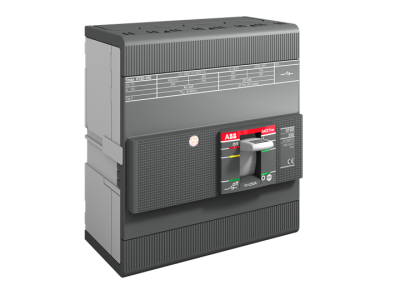

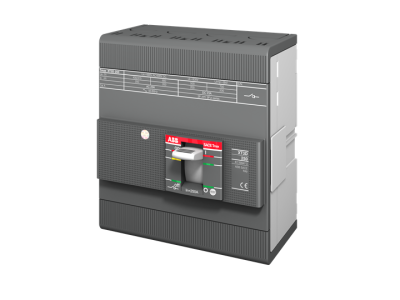

Rozłącznik kompaktowyXT3D 250 4P 250A F F | 1SDA068211R1 ABB

Alternatywny kod produktu: 1SDA068211R1

Opis i Kluczowe Cechy

Rozłącznik kompaktowy XT3D 250 4P 250A (symbol 1SDA068211R1) to zaawansowane urządzenie modułowe do zabezpieczania i odłączania obwodów elektrycznych w instalacjach przemysłowych, budynkach oraz rozdzielnicach. Przeznaczony do obwodów 4-biegunowych z prądem znamionowym do 250A i napięciem roboczym do 690V AC oraz 750V DC. Charakterystyka F-F zapewnia ochronę przed zwarciami i przeciążeniami, oferując wysoką niezawodność i trwałość w warunkach przemysłowych.

• Prąd znamionowy 250A: Ochrona obwodów o wysokim obciążeniu, zastępuje klasyczne rozłączniki nożowe – kompaktowa budowa oszczędza miejsce w rozdzielnicy.
• 4-biegunowa konstrukcja: Pełna izolacja obwodów neutralnego i ochronnego (PE) – kluczowe w instalacjach trójfazowych zasilających urządzenia wymagające separacji galwanicznej.
• Charakterystyka F-F: Wysoka zdolność zwarciowa i selektywność działania, minimalizująca ryzyko uszkodzeń w przypadku zwarcia.
• Napięcie robocze 690V AC / 750V DC: Uniwersalność zastosowania w instalacjach niskiego i średniego napięcia, w tym w systemach fotowoltaicznych i napędowych.
• Modułowa budowa: Możliwość współpracy z akcesoriami dodatkowymi (np. napędami silnikowymi, modułami komunikacyjnymi) i łatwa integracja z systemami sterowania.

Zgodność z Normami

Rozłącznik kompaktowy XT3D 250 spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, IEC 60947-3 oraz normy EN 60947. Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik XT3D 250 4P 250A znajduje zastosowanie w szerokim zakresie instalacji wymagających niezawodnej ochrony i możliwości szybkiego odłączenia zasilania.

• Ochrona i sterowanie obwodów w rozdzielnicach przemysłowych, budynków biurowych i budynkach użyteczności publicznej.
• Zabezpieczenie układów napędowych w maszynach przemysłowych i urządzeniach o wysokim poborze prądu.
• Stosowanie w instalacjach fotowoltaicznych i energetycznych jako element separujący obwody DC i AC.
• Zastosowanie w systemach zasilania awaryjnego (UPS) i agregatach prądotwórczych.
• Montaż w tablicach rozdzielczych niskiego i średniego napięcia, gdzie wymagana jest kompaktowa budowa i wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Urządzenie należy instalować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła i substancji chemicznych. Przed montażem należy upewnić się, że prąd znamionowy i napięcie robocze rozłącznika są zgodne z parametrami instalacji. Połączenia elektryczne wykonywać przy odłączonym napięciu, z zachowaniem odpowiedniego momentu dokręcania zacisków (wg dokumentacji producenta). Po montażu przeprowadzić test funkcjonalny (załącz/wyłącz) i sprawdzić ciągłość obwodów.

FAQ

• Jaka jest zdolność zwarciowa rozłącznika XT3D 250? Charakterystyka F-F oznacza wysoką zdolność zwarciową, jednak dokładna wartość nie została podana w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową.
• Czy rozłącznik posiada zabezpieczenie przed zwarciem? Tak, charakterystyka F-F zapewnia ochronę przed zwarciami i przeciążeniami, jednak nie zastępuje dedykowanego wyłącznika nadprądowego w instalacji.
• Czy rozłącznik nadaje się do instalacji DC? Tak, urządzenie jest przystosowane do pracy z napięciem stałym do 750V, co umożliwia stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.
