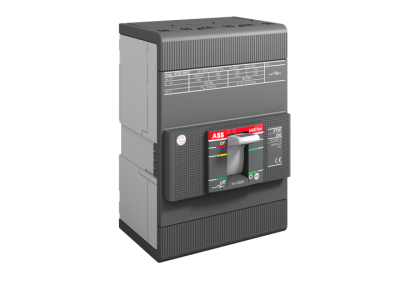

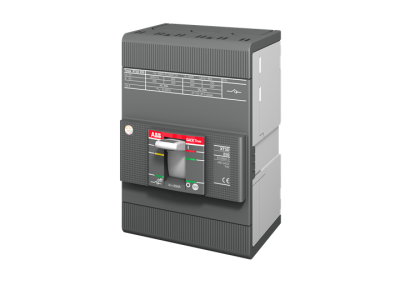

Rozłącznik kompaktowyXT3D 250 3P 250A F F | 1SDA068210R1 ABB

Opis i Kluczowe Cechy

Rozłącznik kompaktowy ABB XT3D 250 3P 250A F F to zaawansowany element aparatury modułowej z uznanej serii Tmax XT, zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 250 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w instalacjach przemysłowych oraz komercyjnych. Jako rozłącznik izolacyjny w wykonaniu stacjonarnym (F - Fixed), model ten zapewnia najwyższą niezawodność połączeń dzięki zaciskom przednim (F - Front terminals), które ułatwiają montaż i serwisowanie.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną kontrolę nad wszystkimi fazami w układach trójfazowych.
• Wysoka wytrzymałość dielektryczna: Przystosowany do pracy przy napięciu znamionowym łączeniowym do 690V AC oraz do 750V DC, co czyni go wszechstronnym rozwiązaniem dla różnych typów sieci.
• Kompaktowe wymiary: Seria XT3 została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy, zachowując przy tym doskonałe parametry termiczne i mechaniczne.
• Ekonomiczna efektywność: Model XT3D stanowi optymalny balans między wysoką jakością wykonania a kosztami inwestycyjnymi, będąc częścią podstawowej linii Tmax XT.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo personelu oraz ciągłość procesów technologicznych. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu urządzenie posiada zdolność do bezpiecznego manewrowania prądami roboczymi oraz zapewnia skuteczną przerwę izolacyjną w stanie otwartym, co jest kluczowe podczas prac konserwacyjnych.

Zastosowanie

Rozłącznik ABB XT3D 250A znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym wyborem jako:

• Główny wyłącznik zasilania: W szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Urządzenie izolacyjne: W układach napędowych i liniach produkcyjnych, gdzie wymagane jest pewne odłączenie zasilania na czas serwisu.
• Zabezpieczenie sekcji: W budownictwie wielkokubaturowym, centrach danych oraz obiektach użyteczności publicznej.
• Infrastruktura DC: Dzięki obsłudze napięcia do 750V DC, świetnie sprawdza się w wybranych aplikacjach fotowoltaicznych i systemach zasilania gwarantowanego.

Wskazówki Montażowe

Instalacja rozłącznika XT3D powinna być przeprowadzona przez wykwalifikowany personel techniczny. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania śrub: Należy stosować się do wytycznych producenta dotyczących siły docisku zacisków przednich (F), aby uniknąć przegrzewania się styków.
• Orientacja montażowa: Urządzenie może być montowane w pionie lub poziomie, co zwiększa elastyczność przy projektowaniu układu szyn i przewodów.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy od elementów przewodzących oraz ścianek rozdzielnicy, zgodnie z dokumentacją techniczną serii Tmax XT.
• Akcesoria: Rozłącznik jest kompatybilny z szeroką gamą akcesoriów ABB, takich jak napędy obrotowe, styki pomocnicze czy osłony zacisków, co pozwala na personalizację funkcjonalności.

FAQ

• Czy model XT3D posiada wyzwalacz nadprądowy? Nie, model XT3D jest rozłącznikiem izolacyjnym i nie posiada wbudowanych wyzwalaczy termomagnetycznych ani elektronicznych. Służy do manewrowania prądami i izolowania obwodów.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Rozłącznik jest przystosowany do pracy z napięciem stałym do 750V DC.
• Czy zaciski przednie są w zestawie? Tak, oznaczenie F F wskazuje na wykonanie stacjonarne z zaciskami przednimi, co umożliwia bezpośrednie podłączenie szyn lub kabli z końcówkami oczkowymi.
