Rozłącznik kompaktowy XT1D 160 3P 160A F F | 1SDA068208R1 ABB

Opis i Kluczowe Cechy

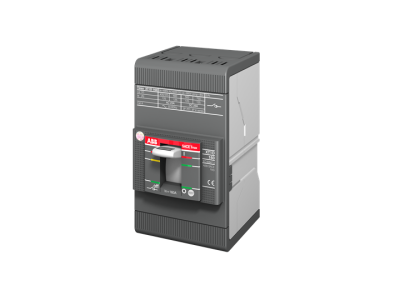

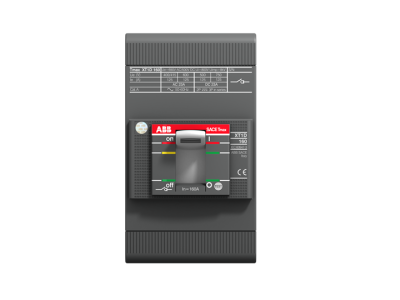

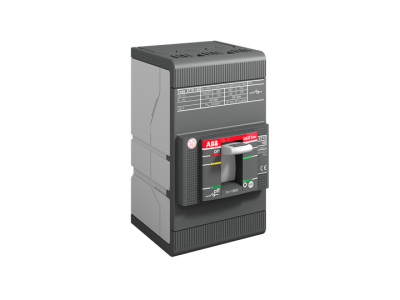

Rozłącznik kompaktowy ABB XT1D 160 3P 160A F F to zaawansowany element aparatury modułowej z renomowanej serii Tmax XT, zaprojektowany z myślą o najwyższej niezawodności w systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w instalacjach niskiego napięcia. Jako rozłącznik izolacyjny w wykonaniu 3-biegunowym (3P), zapewnia skuteczne odłączenie obwodów pod obciążeniem, gwarantując bezpieczeństwo personelu serwisowego oraz ochronę infrastruktury technicznej.

• Wysoka obciążalność: Prąd znamionowy 160 A dedykowany do wymagających aplikacji przemysłowych.
• Wszechstronność napięciowa: Możliwość pracy w szerokim zakresie napięć znamionowych do 690V AC oraz do 750V DC, co czyni go idealnym rozwiązaniem zarówno dla systemów prądu przemiennego, jak i stałego.
• Kompaktowa budowa: Seria XT1 została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicach, zachowując przy tym doskonałe parametry techniczne.
• Przyłącza przednie (F F): Wyposażenie w zaciski przednie ułatwia montaż i zapewnia pewne połączenie przewodów lub szyn prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki przynależności do rodziny Tmax XT, urządzenie przechodzi rygorystyczne testy jakościowe, co zapewnia długą żywotność mechaniczną i elektryczną nawet w trudnych warunkach środowiskowych. Stopień ochrony oraz izolacja są dostosowane do standardów bezpieczeństwa obowiązujących w nowoczesnej elektroenergetyce.

Zastosowanie

Rozłącznik ABB XT1D 160 znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, budownictwie komercyjnym oraz infrastrukturze krytycznej. Jest idealnym wyborem jako:

• Główny rozłącznik w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Urządzenie odcinające w układach zasilania maszyn i linii produkcyjnych.
• Element systemów fotowoltaicznych i magazynów energii dzięki obsłudze napięcia do 750V DC.
• Zabezpieczenie sekcji w rozbudowanych instalacjach budynkowych, gdzie wymagana jest wysoka trwałość łączeniowa.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów pracy rozłącznika. Urządzenie jest przystosowane do montażu stacjonarnego z przyłączami przednimi (F). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucze dynamometryczne zgodnie z dokumentacją techniczną ABB, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy rozdzielnicy oraz innych aparatów.
• Oznakowanie: Wykorzystanie dedykowanych akcesoriów z serii Tmax XT, takich jak osłony zacisków czy przegrody międzyfazowe, w celu podniesienia poziomu bezpieczeństwa eksploatacji.

FAQ

• Czy rozłącznik XT1D posiada wyzwalacz nadprądowy? Nie, model XT1D jest rozłącznikiem izolacyjnym i nie posiada wbudowanych wyzwalaczy termomagnetycznych ani elektronicznych służących do ochrony przed zwarciami i przeciążeniami. Służy do bezpiecznego manewrowania obwodami.
• Czy mogę zamontować akcesoria dodatkowe do tego modelu? Tak, seria Tmax XT charakteryzuje się bardzo bogatą gamą akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe, które są kompatybilne z modelem XT1.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Rozłącznik XT1D może pracować w instalacjach DC o napięciu znamionowym do 750V, co czyni go bardzo elastycznym rozwiązaniem w nowoczesnej energetyce.
