Rozłącznik kompaktowy TD160N DSU 160A 3P | TD160NA DSU160A3 Aniro

Opis i Kluczowe Cechy

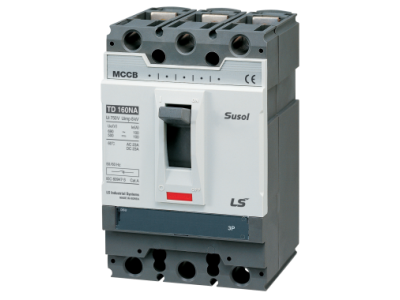

Rozłącznik kompaktowy TD160N w wykonaniu DSU (symbol TD160NA DSU160A3) to trójbiegunowe urządzenie elektroenergetyczne o prądzie znamionowym 160A, zaprojektowane do bezpiecznego odłączania obwodów pod obciążeniem. Przeznaczone do montażu w rozdzielnicach niskiego napięcia, zapewniające pewne i szybkie rozłączanie obwodów głównych oraz zabezpieczenie przed zwarciami.

• Prąd znamionowy 160A: Zapewnia odpowiednią przepustowość prądową dla większości instalacji przemysłowych i budynków użyteczności publicznej.
• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie trzech faz, co jest wymagane w układach trójfazowych.
• Zdolność zwarciowa 35kA: Wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzenia instalacji i urządzeń w przypadku zwarcia.
• Wykonanie DSU (dodatkowe zabezpieczenie zwarciowe): Zwiększa niezawodność i bezpieczeństwo pracy, chroniąc instalację przed skutkami zwarć.
• Kompaktowa budowa: Ułatwia montaż w ograniczonej przestrzeni rozdzielnic, oszczędzając miejsce.

Zgodność z Normami

Rozłącznik kompaktowy TD160N DSU spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia, w tym normy PN-EN 60947-1, PN-EN 60947-3 oraz posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone do stosowania w instalacjach elektrycznych wymagających pewnego i bezpiecznego odłączania obwodów pod obciążeniem.

• Główne rozłączniki w rozdzielnicach niskiego napięcia budynków przemysłowych i użyteczności publicznej.
• Zabezpieczanie linii zasilających maszyn i urządzeń przemysłowych.
• Stosowanie w układach automatyki i sterowania, gdzie wymagane jest szybkie odłączanie obwodu.
• Montaż w szafach sterowniczych i rozdzielnicach budynków mieszkalnych i biurowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będzie montowany rozłącznik. Urządzenie należy zamontować na szynie DIN lub bezpośrednio w rozdzielnicy, zgodnie z wymiarami montażowymi określonymi w dokumentacji technicznej. Przewody należy podłączyć zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N, PE), zachowując odpowiednie momenty dokręcania. Po montażu należy przeprowadzić próbę działania, sprawdzając pewność rozłączania i połączenia.

FAQ

• Czy rozłącznik TD160N DSU może być stosowany jako główny wyłącznik w rozdzielnicy? Tak, urządzenie spełnia wymagania dla głównego rozłącznika w rozdzielnicach niskiego napięcia, zapewniając bezpieczne odłączanie całej instalacji.
• Jaka jest maksymalna zdolność zwarciowa rozłącznika? Zdolność zwarciowa wynosi 35kA, co oznacza, że urządzenie wytrzyma prąd zwarciowy do tej wartości bez uszkodzenia.
• Czy rozłącznik wymaga dodatkowej ochrony przeciwporażeniowej? Tak, w instalacjach, w których wymagana jest ochrona przeciwporażeniowa, zaleca się stosowanie dodatkowych środków, takich jak wyłączniki różnicowoprądowe (RCD).
