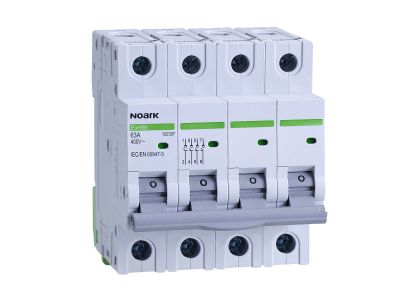

Rozłącznik izolowany 4 moduły, 4-biegunowy, 63A, opcja do wyzwalacza Ex9BI | 102397 Noark

Alternatywny kod produktu: Ex9BI 4P 63A

Opis i Kluczowe Cechy

Rozłącznik izolowany serii Ex9BI marki NOARK to zaawansowany aparat elektryczny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie o szerokości 4 modułów charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne manewrowanie obwodami o znacznym obciążeniu. Jako aparat manewrowy, rozłącznik ten umożliwia skuteczne rozłączanie obwodów pod obciążeniem, a także w stanach zakłóceniowych, gwarantując jednocześnie pełną funkcję izolacyjną niezbędną do bezpiecznego prowadzenia prac serwisowych.

• Konstrukcja 4-biegunowa: Zapewnia pełne odcięcie wszystkich faz w układach trójfazowych z torem neutralnym, co podnosi standard bezpieczeństwa instalacji.
• Wysoka obciążalność: Prąd znamionowy 63 A pozwala na zastosowanie urządzenia w rozdzielnicach głównych i obiektowych o dużym zapotrzebowaniu na moc.
• Modułowość i rozbudowa: Unikalną cechą serii Ex9BI jest możliwość współpracy z szeroką gamą akcesoriów, w tym stykami pomocniczymi AX, stykami sygnałowymi AL oraz wyzwalaczami wzrostowymi (SHT), podnapięciowymi (UVT) i nadnapięciowymi (OVT).
• Bezpieczeństwo operacyjne: Wyraźna sygnalizacja stanu styków oraz solidna konstrukcja mechaniczna gwarantują niezawodność przez długi czas eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 60947-3 potwierdza, że rozłącznik Ex9BI jest pełnoprawnym aparatem izolacyjnym, zdolnym do wytrzymania określonych prądów krótkotrwałych wytrzymywanych oraz zapewniającym bezpieczną przerwę izolacyjną w pozycji otwartej. Dzięki temu użytkownik ma pewność, że urządzenie spełnia najwyższe standardy bezpieczeństwa obowiązujące w Unii Europejskiej.

Zastosowanie

Rozłącznik izolowany NOARK 102397 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w wymagających instalacjach przemysłowych. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w rozdzielnicach piętrowych i obiektowych.
• Element sterujący i izolujący w układach automatyki budynkowej.
• Aparat manewrowy w szafach sterowniczych maszyn, gdzie wymagane jest zdalne wyzwalanie za pomocą wyzwalaczy napięciowych.
• Zabezpieczenie sekcji zasilania w instalacjach fotowoltaicznych i przemysłowych systemach zasilania gwarantowanego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS-35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. W przypadku rozbudowy o wyzwalacze lub styki pomocnicze, akcesoria te należy montować z lewej strony aparatu, zgodnie z instrukcją producenta, co pozwala na pełną integrację funkcji monitoringu i zdalnego sterowania.

FAQ

• Czy rozłącznik Ex9BI posiada funkcję wyzwalania zdalnego? Tak, po doposażeniu go w odpowiedni wyzwalacz wzrostowy (SHT) lub podnapięciowy (UVT), aparat może zostać zdalnie otwarty, co jest kluczowe w systemach przeciwpożarowych i bezpieczeństwa.
• Jaka jest szerokość urządzenia w rozdzielnicy? Rozłącznik zajmuje 4 standardowe moduły (szerokość 18 mm na moduł), co łącznie daje 72 mm szerokości na szynie DIN.
• Czy produkt jest sprzedawany pojedynczo? Standardowe opakowanie zbiorcze zawiera 3 sztuki produktu, jednak specyfikacja techniczna dotyczy pojedynczego aparatu o numerze katalogowym 102397.
• Czy można do niego podłączyć styki pomocnicze? Tak, urządzenie współpracuje ze stykami AX (pomocnicze) oraz AL (sygnalizacja zadziałania), co pozwala na integrację z systemami BMS lub sterownikami PLC.
