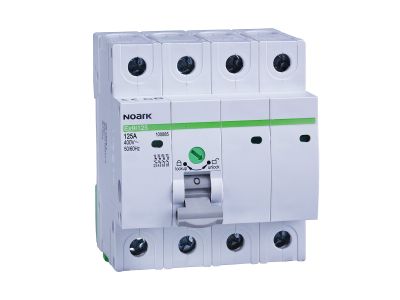

Rozłącznik izolowany 4 moduły, 4-biegunowy, 100A, Ex9I125 | 100884 Noark

Opis i Kluczowe Cechy

Rozłącznik izolowany Ex9I125 o numerze katalogowym 100884 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta NOARK. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A, co pozwala na bezpieczne zarządzanie obciążeniem w rozdzielnicach głównych i podrozdzielnicach. Konstrukcja 4-biegunowa (4P) zapewnia pełną izolację wszystkich torów prądowych, co jest kluczowe dla bezpieczeństwa obsługi i konserwacji instalacji elektrycznych. Szerokość aparatu wynosi dokładnie 4 moduły, co oznacza, że każdy biegun zajmuje standardową szerokość 18 mm na szynie DIN.

Kluczowym atutem serii Ex9I125 jest kategoria użytkowania AC-22A. Parametr ten definiuje zdolność aparatu do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych, przy zachowaniu wysokiej trwałości mechanicznej i elektrycznej nawet przy częstych operacjach łączeniowych w wymagających środowiskach przemysłowych. Dodatkowo, rozłącznik został wyposażony w zintegrowaną funkcję blokady w pozycji OFF, co stanowi niezbędne zabezpieczenie podczas prac serwisowych, uniemożliwiając przypadkowe załączenie napięcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie wymogów bezpieczeństwa izolacyjnego gwarantuje, że po rozłączeniu styków powstaje bezpieczna przerwa izolacyjna, eliminująca ryzyko przepływu prądu szczątkowego. Solidna obudowa i mechanizm przełączający są przystosowane do pracy w szerokim zakresie temperatur, co potwierdza przemysłowy rodowód marki NOARK.

Zastosowanie

Rozłącznik Ex9I125 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jako rozłącznik główny, idealnie sprawdza się w:

• Rozdzielnicach głównych budynków wielorodzinnych i biurowców.
• Systemach sterowania maszynami, gdzie wymagane jest pewne odcięcie zasilania.
• Instalacjach fotowoltaicznych i przemysłowych układach zasilania o dużym natężeniu prądu.
• Aplikacjach wymagających częstego manewrowania pod obciążeniem dzięki kategorii AC-22A.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej TH-35 (szyna DIN). Ze względu na prąd znamionowy 100A, należy zwrócić szczególną uwagę na dobór odpowiedniego przekroju przewodów przyłączeniowych, aby uniknąć nadmiernego nagrzewania się zacisków. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka oraz dokręcanie śrub zaciskowych z momentem obrotowym określonym przez producenta, co gwarantuje stabilność połączenia elektrycznego przez lata eksploatacji. Kompaktowa budowa (1 moduł na biegun) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

FAQ

• Czy rozłącznik posiada funkcję zabezpieczenia nadprądowego? Nie, Ex9I125 jest rozłącznikiem izolacyjnym służącym do manewrowania i izolowania obwodów, a nie wyłącznikiem nadprądowym. Powinien współpracować z odpowiednimi bezpiecznikami lub wyłącznikami nadmiarowo-prądowymi.
• Czy można zablokować rozłącznik kłódką? Tak, urządzenie posiada wbudowaną funkcję blokady w pozycji OFF, co podnosi standardy bezpieczeństwa LOTO (Lockout/Tagout).
• Jaka jest kategoria użytkowania tego modelu? Model ten posiada kategorię AC-22A, co pozwala na jego stosowanie w aplikacjach przemysłowych o podwyższonych wymaganiach eksploatacyjnych.
