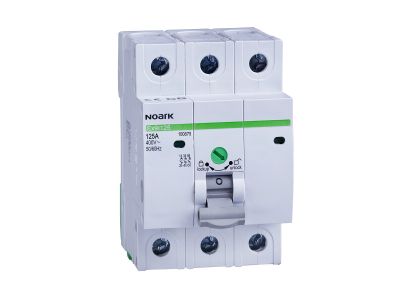

Rozłącznik izolowany 3 moduły, 3-biegunowy, 40A, Ex9I125 | 100875 Noark

Opis i Kluczowe Cechy

Rozłącznik izolowany Ex9I125 o numerze katalogowym 100875 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta NOARK. Urządzenie charakteryzuje się konstrukcją 3-biegunową i zajmuje szerokość 3 modułów w rozdzielnicy, co przekłada się na optymalne wykorzystanie miejsca na szynie montażowej. Prąd znamionowy wynoszący 40A pozwala na bezpieczne zarządzanie obciążeniem w obwodach rozdzielczych. Kluczowym atutem jest kategoria użytkowania AC-22A, która umożliwia łączenie obciążeń mieszanych, rezystancyjnych i indukcyjnych, co czyni ten model idealnym rozwiązaniem dla wymagających aplikacji przemysłowych, gdzie występują częste operacje łączeniowe.

• Bezpieczeństwo: Mechanizm rozłącznika zapewnia skuteczną izolację elektryczną, spełniając rygorystyczne wymogi bezpiecznego odłączania zasilania.
• Blokada OFF: Zintegrowana funkcja blokady w pozycji wyłączonej zapobiega przypadkowemu załączeniu napięcia podczas prac serwisowych.
• Trwałość: Solidna obudowa i wysoka jakość styków gwarantują długą żywotność nawet przy intensywnej eksploatacji.
• Modułowość: Szerokość jednego modułu na każdy biegun ułatwia projektowanie i prefabrykację szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Spełnienie wymogów normy IEC/EN 60947-3 gwarantuje, że rozłącznik Ex9I125 może być stosowany jako rozłącznik główny w instalacjach budynkowych i przemysłowych. Urządzenie posiada certyfikację potwierdzającą zdolność do bezpiecznej pracy w określonych warunkach środowiskowych oraz wytrzymałość na prądy zwarciowe w koordynacji z odpowiednimi zabezpieczeniami nadprądowymi.

Zastosowanie

Rozłącznik izolowany NOARK Ex9I125 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest dedykowany przede wszystkim jako:

• Rozłącznik główny: W domowych i komercyjnych rozdzielnicach elektrycznych, umożliwiający całkowite odcięcie zasilania od obiektu.
• Aparat manewrowy: W układach sterowania i automatyki przemysłowej do ręcznego załączania i wyłączania poszczególnych sekcji maszyn.
• Zabezpieczenie serwisowe: Dzięki funkcji blokady w pozycji OFF, stanowi niezbędny element systemów LOTO (Lockout/Tagout), chroniąc personel techniczny.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TS-35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do szerokiego zakresu przekrojów, co pozwala na stosowanie zarówno sztywnych drutów, jak i elastycznych linek z tulejkami.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność podczas projektowania rozdzielnicy.

FAQ

1. Czy rozłącznik Ex9I125 posiada funkcję zabezpieczenia nadprądowego?
Nie, jest to rozłącznik izolacyjny służący do bezpiecznego rozłączania obwodów pod obciążeniem (zgodnie z kategorią AC-22A), a nie wyłącznik nadmiarowoprądowy. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiednie wyłączniki nadprądowe lub bezpieczniki.

2. Co oznacza kategoria użytkowania AC-22A?
Kategoria AC-22A oznacza, że aparat jest przeznaczony do łączenia obciążeń mieszanych, rezystancyjnych i słabo indukcyjnych, przy zachowaniu wysokiej trwałości łączeniowej w warunkach częstego manewrowania.

3. Czy można zablokować rozłącznik kłódką?
Tak, seria Ex9I125 jest wyposażona w funkcję blokady w pozycji OFF, co pozwala na zabezpieczenie aparatu przed nieautoryzowanym załączeniem.
