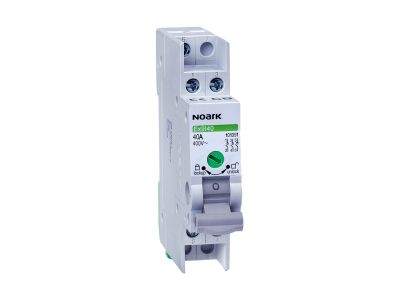

Rozłącznik izolowany 1 moduł, 3-biegunowy, 40A, Ex9I40 | 101392 Noark

Opis i Kluczowe Cechy

Rozłącznik izolowany NOARK z serii Ex9I40 o numerze katalogowym 101392 to zaawansowane rozwiązanie aparaturowe, zaprojektowane z myślą o pełnieniu funkcji rozłącznika głównego w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się 3-biegunową konstrukcją, która przy prądzie znamionowym wynoszącym 40 A, zajmuje szerokość zaledwie jednego modułu (18 mm). Jest to unikalna cecha konstrukcyjna, która pozwala na maksymalną oszczędność miejsca w rozdzielnicy, co jest kluczowe w przypadku gęsto upakowanych systemów automatyki i zasilania.

• Kompaktowa budowa: Szerokość jednego modułu dla wersji 3-biegunowej to znacząca optymalizacja przestrzeni montażowej.
• Wysoka wytrzymałość: Kategoria użytkowania AC-22A gwarantuje niezawodność nawet przy częstych operacjach łączeniowych w wymagających warunkach przemysłowych.
• Bezpieczeństwo: Mechanizm rozłącznika spełnia rygorystyczne wymogi bezpiecznego odłączania zasilania, zapewniając widoczną przerwę izolacyjną.
• Blokada pozycji: Zintegrowana funkcja blokady w pozycji OFF (wyłączony) zapobiega przypadkowemu załączeniu napięcia podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Seria Ex9I40 spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznej pracy jako rozłącznik izolacyjny. Dzięki kategorii AC-22A, aparat jest przystosowany do przełączania obciążeń mieszanych, rezystancyjnych i indukcyjnych, co czyni go uniwersalnym komponentem w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Rozłącznik Ex9I40 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Jako rozłącznik główny, idealnie sprawdza się w rozdzielnicach piętrowych, szafach sterowniczych oraz w układach zasilania maszyn, gdzie liczy się każdy centymetr szyny DIN. Możliwość pracy pod obciążeniem w kategorii AC-22A pozwala na jego wykorzystanie w aplikacjach przemysłowych, w których dochodzi do regularnych cykli rozłączania obwodów zasilających.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej DIN (TS-35). Dzięki kompaktowej obudowie o szerokości 18 mm, instalacja jest szybka i nie wymaga modyfikacji układu szynowego w przypadku modernizacji istniejących rozdzielnic. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądzie znamionowym 40 A. Aparat jest przystosowany do pracy w pionowej lub poziomej pozycji montażowej.

FAQ

• Czy rozłącznik Ex9I40 może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolowany służy wyłącznie do bezpiecznego załączania i rozłączania obwodów oraz izolowania ich od źródła zasilania. Nie posiada on członów termicznych ani magnetycznych reagujących na przeciążenia i zwarcia.
• Jaka jest główna zaleta wersji 1-modułowej dla 3 biegunów? Główną korzyścią jest oszczędność miejsca – standardowe rozłączniki 3-biegunowe zajmują zazwyczaj 3 moduły, podczas gdy Ex9I40 zajmuje tylko jeden, co pozwala na montaż dodatkowej aparatury w tej samej rozdzielnicy.
• Czy urządzenie posiada możliwość blokady? Tak, rozłącznik jest wyposażony w funkcję blokady w pozycji OFF, co jest niezbędne dla zachowania procedur bezpieczeństwa LOTO (Lockout/Tagout) podczas konserwacji instalacji.
