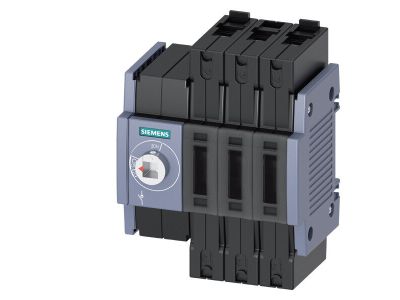

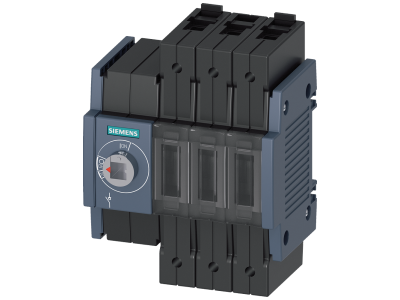

Rozłącznik izolacyjny z widoczną przerwą IN=63 A, 3-bieg., wielkość 1 | 3KD2630-2ME10-0 Siemens

Alternatywny kod produktu: 3KD26302ME100

Opis i Kluczowe Cechy

Rozłącznik izolacyjny z widoczną przerwą, symbol 3KD2630-2ME10-0, przeznaczony do bezpiecznego odłączania obwodów. Prąd znamionowy I_n = 63 A oraz 3-biegunowa konstrukcja (wielkość 1) pozwalają na izolowanie trójfazowych linii zasilających o znacznym obciążeniu, eliminując ryzyko przypadkowego załączenia podczas prac serwisowych.

• Widoczna przerwa stykowa: bezpośrednia kontrola rozłączenia obwodu – zwiększa bezpieczeństwo personelu podczas konserwacji i przeglądów.
• Prąd znamionowy 63 A: umożliwia bezpieczną izolację obwodów o dużym poborze mocy bez ryzyka przegrzania styków.
• 3 bieguny (3-bieg.): dedykowany do trójfazowych układów sieciowych (np. 400 V AC), zapewnia kompletną separację wszystkich przewodów fazowych.
• Wielkość 1 (kompaktowa obudowa): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności izolacyjnej.
• Konstrukcja modułowa: montaż na szynie TH35 (DIN) – szybki i powtarzalny montaż w standardowych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) dla rozłączników izolacyjnych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Szczegółowe numery norm należy sprawdzić w dokumentacji producenta.

Zastosowanie

Rozłącznik izolacyjny z widoczną przerwą stosuje się wszędzie tam, gdzie wymagane jest pewne i kontrolowane odłączenie napięcia dla celów serwisowych, remontowych lub bezpieczeństwa pożarowego.

• Izolowanie obwodów zasilających (np. maszyn, tablic rozdzielczych) podczas prac konserwacyjnych.
• Stosowanie jako główny wyłącznik w rozdzielnicach przemysłowych i budynkowych.
• Separacja obwodów w instalacjach fotowoltaicznych, pompach ciepła i systemach HVAC.
• Punkt odłączania w liniach doprowadzających do odbiorników o dużej mocy.

Wskazówki Montażowe

Montaż oraz wszelkie czynności przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony dostosowanym do warunków otoczenia. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi przepisami.

FAQ

• Czy rozłącznik posiada widoczną przerwę stykową? Tak, konstrukcja zapewnia fizycznie widoczną przerwę między stykami w pozycji wyłączonej, co umożliwia wizualną kontrolę odłączenia napięcia.
• Jaki jest stopień ochrony (IP) tego rozłącznika? W dostępnych danych nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicach ma IP20, jednak zalecamy sprawdzenie karty katalogowej producenta.
• Czy rozłącznik nadaje się do rozłączania obciążenia w normalnej pracy? Rozłącznik izolacyjny z widoczną przerwą jest przystosowany głównie do bezpiecznego odłączania napięcia przy braku obciążenia lub przy niewielkim prądzie (funkcja izolacyjna). Nie jest przeznaczony do częstego łączenia prądów roboczych – do tego celu stosuje się łączniki lub styczniki.
