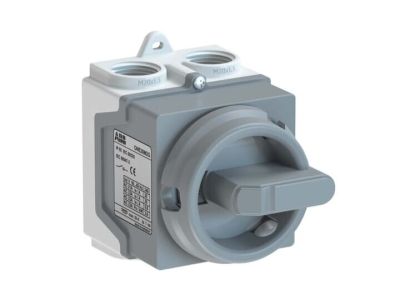

Rozłącznik izolacyjny w obudowie ONE20M3G, 3P 20A | 1SCA135535R1001 ABB

Alternatywny kod produktu: 1SCA135535R1001

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ONE20M3G (symbol 1SCA135535R1001) w obudowie z tworzywa sztucznego to 3-biegunowe urządzenie o prądzie znamionowym 20A. Zaprojektowane do bezpiecznego odłączania obwodów w instalacjach komercyjnych i domowych. Stopień ochrony IP67 zapewnia szczelność przed wnikaniem pyłu i wody, co umożliwia stosowanie zarówno wewnątrz pomieszczeń, jak i na zewnątrz. W zestawie znajdują się dwa dławiki kablowe, zaciski neutralne (N) i ochronne (PE) oraz wyjmowany moduł ułatwiający dostęp do zacisków.

• 3-biegunowa konstrukcja 3P 20A: Pozwala na pewne odłączenie wszystkich faz obwodu jednocześnie, zapewniając bezpieczeństwo podczas prac konserwacyjnych.
• Stopień ochrony IP67: Pełna ochrona przed pyłem i możliwość pracy w warunkach mokrych – idealny do instalacji zewnętrznych i narażonych na wilgoć.
• Zestaw z dławikami kablowymi: Ułatwia wprowadzenie kabli i utrzymanie szczelności obudowy, eliminując konieczność osobnego zakupu osprzętu.
• Zaciski N i PE w zestawie: Umożliwiają prawidłowe podłączenie przewodu neutralnego i ochronnego, zgodnie z obowiązującymi standardami.
• Wyjmowany moduł: Ułatwia montaż, demontaż i konserwację rozłącznika – szybki dostęp do zacisków bez konieczności demontażu całej obudowy.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego oraz posiada oznaczenie CE. Zaprojektowane zgodnie z normami VDE 0660-107, IEC 60947-3 i EN 60204-1 dotyczącymi rozłączników izolacyjnych i wyposażenia elektrycznego maszyn.

Zastosowanie

Rozłącznik izolacyjny ONE20M3G przeznaczony jest do bezpiecznego odłączania obwodów w instalacjach wymagających niezawodnej izolacji.

• Instalacje komercyjne (biura, sklepy, magazyny) – odłączanie obwodów oświetleniowych, gniazd wtykowych lub dedykowanych urządzeń.
• Instalacje domowe – zasilanie pomp, wentylatorów, klimatyzatorów lub innych odbiorników wymagających okresowego odłączania.
• Maszyny i urządzenia przemysłowe – zasilanie silników, układów sterowania lub innych podzespołów wymagających szybkiego i pewnego odłączenia.
• Instalacje zewnętrzne (ogrody, baseny, oświetlenie zewnętrzne) – odporność na warunki atmosferyczne umożliwia montaż na zewnątrz budynków.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od zasilania. Rozłącznik należy zamontować w pozycji pionowej, zapewniając odpowiednią wentylację. Kable wprowadzić przez dławiki kablowe, zachowując minimalne promienie gięcia. Zaciski N i PE podłączyć zgodnie z oznaczeniami na urządzeniu. Po zakończeniu montażu sprawdź szczelność obudowy (IP67) i dokręć wszystkie elementy mocujące. Regularnie kontroluj stan dławików i zacisków.

FAQ

• Czy rozłącznik jest odporny na UV? Tak – tworzywo sztuczne obudowy jest odporne na promieniowanie ultrafioletowe, co zapewnia długotrwałe użytkowanie na zewnątrz.
• Jakie kable można wprowadzić przez dławiki? Dokładny zakres średnic kabla nie został podany w danych produktu. Zaleca się stosowanie kabli o średnicy zgodnej z wymaganiami producenta dławików (szczegóły w dokumentacji technicznej).
• Czy rozłącznik posiada blokadę w stanie otwartym? Konstrukcja nie została opisana jako wyposażona w blokadę mechaniczną. Zaleca się stosowanie dodatkowych środków zabezpieczających (np. kłódka) w miejscach narażonych na przypadkowe załączenie.
