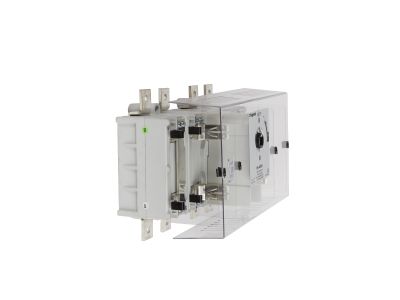

Rozłącznik izolacyjny SPX-D 3P+N 400A NH02 | 605112 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SPX-D (symbol 605112) to urządzenie 3P+N o prądzie znamionowym 400 A, przystosowane do wkładek topikowych NH w rozmiarze 2. Dzięki podwójnej przerwie styków z napędem niezależnym (migowym) zapewnia bezpieczne rozłączanie obwodów pod obciążeniem, a kategoria użytkowania AC-23A gwarantuje pewne łączenie i rozłączanie obciążeń indukcyjnych. Konstrukcja umożliwia wyposażenie w bezpieczniki topikowe typu NH (zamawiane oddzielnie) w celu zabezpieczenia przeciążeniowego i zwarciowego.

• Prąd znamionowy 400 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Podwójna przerwa izolacyjna z napędem migowym: zapewnia widoczną, pewną przerwę galvaniczną i szybkie rozłączanie.
• Przystosowanie do wkładek topikowych NH rozmiar 2: umożliwia łatwą integrację zabezpieczeń przeciwprzeciążeniowych i zwarciowych (wkładki zamawiane osobno).
• Blokady pokrywy bezpiecznikowej i drzwi w pozycji ON: uniemożliwiają dostęp do części znajdujących się pod napięciem podczas pracy urządzenia.
• Blokada dźwigni napędu w pozycji OFF (do 3 kłódek): zabezpiecza przed przypadkowym załączeniem podczas prac konserwacyjnych i serwisowych.
• Kategoria użytkowania AC-23A: gwarantuje niezawodne łączenie i rozłączanie silników oraz innych odbiorników indukcyjnych.

Zgodność z Normami

Rozłącznik izolacyjny SPX-D spełnia wymagania normy IEC 60947‑3 dotyczącej łączników niskiego napięcia oraz kategorii użytkowania AC-23A. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozłącznik SPX-D przeznaczony jest do rozłączania obwodów pod obciążeniem oraz zapewnienia widocznej przerwy izolacyjnej w instalacjach przemysłowych i budynkowych. Sprawdza się jako główny wyłącznik w rozdzielnicach, a po wyposażeniu we wkładki topikowe NH – również jako zabezpieczenie przeciążeniowe i zwarciowe.

• Rozłączanie i odłączanie obwodów pod obciążeniem w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie przeciążeniowe i zwarciowe linii kablowych, silników, transformatorów (po dobraniu odpowiednich wkładek topikowych NH).
• Jako główny wyłącznik izolacyjny w instalacjach przemysłowych, halach produkcyjnych i budynkach użyteczności publicznej.
• W systemach dystrybucji energii wymagających galwanicznego odizolowania obwodu od źródła zasilania.

Wskazówki Montażowe

Montaż oraz konserwację rozłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montować zgodnie z dokumentacją producenta na odpowiedniej płycie montażowej lub szynie (brak szyny TH35 – sprawdzić mocowanie w karcie katalogowej). Zaciski przyłączeniowe dostosować do przekroju przewodów wynikającego z prądu znamionowego; moment dokręcania śrub stosować według zaleceń producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń i działanie blokad.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami topikowymi? Nie, wkładki topikowe NH (rozmiar 2) należy zamówić oddzielnie. Rozłącznik jest przystosowany do ich montażu.
• Jaka jest kategoria użytkowania tego rozłącznika? Kategoria AC-23A zgodnie z normą IEC 60947‑3 – oznacza możliwość łączenia i rozłączania obciążeń indukcyjnych, np. silników.
• Czy dźwignię napędu można zablokować w pozycji wyłączonej? Tak, rozłącznik posiada możliwość blokady dźwigni w pozycji OFF za pomocą maksymalnie trzech kłódek.
