Rozłącznik izolacyjny SPX-D, 3P, 630A, NH03 | 605103 Legrand

Opis i Kluczowe Cechy

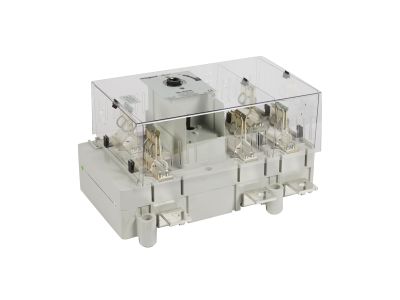

Rozłącznik izolacyjny SPX-D (symbol 605103) to trójbiegunowe urządzenie o prądzie znamionowym 630 A, przeznaczone do rozłączania obwodów pod obciążeniem. Wyposażony w styki z podwójną przerwą izolacyjną z napędem niezależnym (migowym) oraz przystosowany do wkładek topikowych typu NH w rozmiarze 3. Kategoria użytkowania AC23A gwarantuje niezawodną pracę w zastosowaniach przemysłowych.

• Prąd znamionowy 630 A: umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Kategoria użytkowania AC23A: zapewnia zdolność rozłączania obwodów z silnikami i odbiornikami indukcyjnymi pod pełnym obciążeniem.
• Styki z podwójną przerwą izolacyjną z napędem niezależnym (migowym): gwarantują szybkie i pewne rozłączenie, zwiększając bezpieczeństwo personelu.
• Blokady bezpieczeństwa: pokrywa bezpiecznikowa oraz drzwi/osłona czołowa zablokowane w pozycji ON; możliwość blokady dźwigni napędu w pozycji OFF za pomocą do 3 kłódek – zapobiega przypadkowemu załączeniu.
• Przystosowany do wkładek topikowych typu NH (rozmiar 3): umożliwia zabezpieczenie przeciążeniowe i zwarciowe w jednym urządzeniu.

Zgodność z Normami

Rozłącznik izolacyjny SPX-D jest zgodny z normą IEC 60947-3, co potwierdza jego przydatność do rozłączania obwodów pod obciążeniem oraz zachowanie wymaganych odstępów izolacyjnych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik izolacyjny SPX-D przeznaczony jest do rozłączania obwodów pod obciążeniem w rozdzielnicach głównych i podrozdzielnicach, szczególnie w instalacjach przemysłowych oraz budynkach użyteczności publicznej.

• Rozłączanie obwodów zasilania silników, transformatorów i odbiorników o dużym prądzie rozruchowym.
• Stosowanie jako główny wyłącznik bezpieczeństwa w rozdzielnicach fabrycznych i magazynowych.
• Zabezpieczanie obwodów za pomocą wkładek topikowych NH – ochrona przeciążeniowa i zwarciowa.
• Izolowanie obwodów dla celów serwisowych i konserwacyjnych, zapewniając widoczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Podłączenie przewodów do zacisków przyłączeniowych – przekrój przewodów należy dobrać do prądu 630 A, a moment dokręcania stosować zgodnie z dokumentacją producenta. Wkładki topikowe, napędy obrotowe, styki pomocnicze oraz osłony zacisków należy zamawiać osobno.

FAQ

• Czy rozłącznik SPX-D jest wyposażony w styki pomocnicze? W standardowym wykonaniu rozłącznik nie zawiera styków pomocniczych. Należy je zamówić osobno jako akcesoria.
• Jakie wkładki topikowe można stosować? Rozłącznik przystosowany jest do wkładek topikowych typu NH w rozmiarze 3 (NH03). Wkładki należy zamawiać oddzielnie.
• Czy możliwe jest blokowanie rozłącznika w pozycji wyłączonej? Tak, dźwignię napędu można zablokować w pozycji OFF za pomocą do 3 kłódek, co uniemożliwia przypadkowe załączenie.
