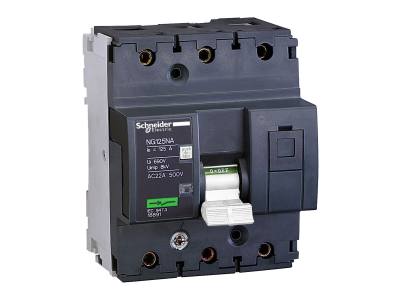

Rozłącznik izolacyjny NG125NA-63-3 3P 100A | 18891 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny NG125NA-63-3 o symbolu 18891 to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 100 A umożliwia pewne przewodzenie obciążeń w instalacjach przemysłowych i budynkowych. Konstrukcja serii NG125NA zapewnia mechaniczną wytrzymałość i czytelny wskaźnik pozycji łącznika.

• Prąd znamionowy 100 A: Pozwala na pracę w obwodach o dużym poborze mocy bez ryzyka przegrzania – idealny do zabezpieczania głównych linii zasilających.
• Liczba biegunów 3P: Odłącza jednocześnie wszystkie trzy fazy, co jest wymagane przy pracach serwisowych w sieciach trójfazowych.
• Konstrukcja NG125NA: Solidna obudowa i wyraźny wskaźnik pozycji (I / O) ułatwiają identyfikację stanu pracy, zwiększając bezpieczeństwo obsługi.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach modułowych (zgodne z typową praktyką dla aparatury DIN).

Zgodność z Normami

Rozłącznik izolacyjny NG125NA-63-3 spełnia wymagania europejskich norm dotyczących rozłączników izolacyjnych stosowanych w rozdzielnicach niskiego napięcia. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny przeznaczony jest do ręcznego odłączania obwodów od źródła napięcia, głównie w celu zapewnienia bezpieczeństwa podczas prac konserwacyjnych, remontowych lub awaryjnych.

• Odłączanie głównego zasilania w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Izolowanie linii zasilających maszyny i urządzenia podczas serwisu.
• Stosowanie jako widoczny punkt odłączenia (odłącznik główny) w instalacjach trójfazowych.
• Współpraca z innymi urządzeniami modułowymi w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów zasilających i odchodzących należy dobrać zgodnie z prądem znamionowym 100 A oraz obowiązującymi normami instalacyjnymi. Moment dokręcania zacisków – według zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy rozłącznik izolacyjny posiada podświetlenie? Nie, model NG125NA-63-3 nie jest wyposażony w podświetlenie. Pozycję załączenia identyfikuje się po wizualnym wskaźniku na obudowie.
• Jaki stopień ochrony IP ma ten rozłącznik? Producent nie podaje konkretnego stopnia ochrony dla samego urządzenia. W warunkach typowej instalacji w rozdzielnicy modułowej wewnątrz budynku (IP20 wg standardu branżowego) rozłącznik jest odpowiednio chroniony przed przypadkowym dotykiem.
• Do jakich obwodów nadaje się ten rozłącznik? Rozłącznik przeznaczony jest do odłączania obwodów trójfazowych o prądzie do 100 A AC. Nie służy do częstego łączenia pod obciążeniem – jego podstawową funkcją jest bezpieczne odizolowanie instalacji na czas prac serwisowych.
