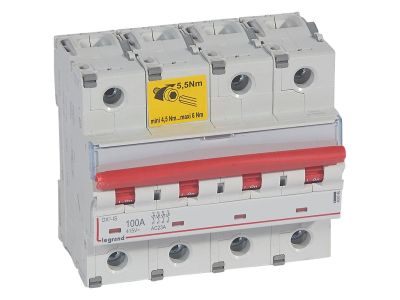

Rozłącznik izolacyjny modułowy FRX 404 100A 4P | 406546 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FRX 404 o numerze katalogowym 406546 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych i oddziałowych. Jako aparat czterobiegunowy (4P), zapewnia pełną izolację wszystkich torów prądowych w sieciach trójfazowych z przewodem neutralnym przy napięciu znamionowym 400 V~.

• Kategoria pracy AC 23 A: Gwarantuje zdolność do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych, co jest kluczowe w wymagających środowiskach przemysłowych.
• Wytrzymałość zwarciowa 25 kA: Wysoki parametr wytrzymałości prądowej zapewnia bezpieczeństwo instalacji nawet w przypadku wystąpienia ekstremalnych zakłóceń w sieci.
• Wskaźnik rzeczywistego stanu styków: Aparat wyposażony jest w precyzyjny mechanizm sygnalizacyjny. Kolor czerwony jednoznacznie wskazuje na styki zwarte (obwód zamknięty), natomiast kolor zielony potwierdza bezpieczne rozparcie styków (obwód otwarty).
• Ergonomiczna dźwignia: Wyraźna, czerwona dźwignia załączająca ułatwia szybką identyfikację aparatu w rzędzie modułowym i zapewnia pewny chwyt podczas manewrowania.
• Modułowość: Szerokość urządzenia wynosi 6 modułów (105 mm), co pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że Legrand FRX 404 spełnia najwyższe standardy bezpieczeństwa w zakresie izolacji elektrycznej oraz trwałości mechanicznej. Urządzenie jest w pełni kompatybilne z systemami modułowymi serii DX3, co umożliwia jego integrację z szeroką gamą akcesoriów dodatkowych.

Zastosowanie

Rozłącznik FRX 404 100A znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w rozdzielnicach piętrowych i obiektowych.
• Element izolujący w układach sterowania maszynami i liniami produkcyjnymi.
• Zabezpieczenie serwisowe pozwalające na bezpieczne odłączenie fragmentu instalacji pod obciążeniem (zgodnie z kategorią AC 23 A).
• Aparat łączeniowy w infrastrukturze technicznej budynków biurowych i magazynowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Kluczowe aspekty instalacji obejmują:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN).
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania zacisków, aby uniknąć przegrzewania się styków przy prądzie 100 A.
• Rozbudowa: Konstrukcja pozwala na doposażenie rozłącznika w styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe oraz napędy z serii DX3, co znacząco zwiększa funkcjonalność układu sterowania.
• Przestrzeń: Ze względu na szerokość 6 modułów, należy zaplanować odpowiednią rezerwę miejsca w rozdzielnicy, uwzględniając odprowadzanie ciepła przy pełnym obciążeniu.

FAQ

1. Czy rozłącznik FRX 404 może pracować jako wyłącznik główny?
Tak, dzięki prądowi znamionowemu 100 A i kategorii pracy AC 23 A, doskonale sprawdza się w roli głównego elementu izolującego w rozdzielnicach.

2. Czy wskaźnik stanu styków jest powiązany z pozycją dźwigni?
Wskaźnik pokazuje rzeczywisty stan styków głównych, co podnosi poziom bezpieczeństwa podczas prac konserwacyjnych, dając pewność co do przerwy izolacyjnej.

3. Czy do tego modelu można podłączyć wyzwalacz zdalny?
Tak, rozłącznik FRX 404 jest kompatybilny z akcesoriami serii DX3, co pozwala na montaż wyzwalaczy umożliwiających zdalne wyłączenie zasilania, np. w systemach przeciwpożarowych.
