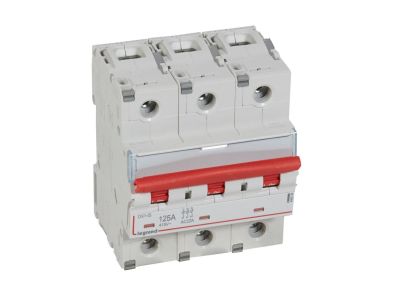

Rozłącznik izolacyjny modułowy FRX 403 125A 3P | 406539 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FRX 403 o numerze katalogowym 406539 to wysokiej klasy aparat elektryczny marki LEGRAND, zaprojektowany do pracy w najbardziej wymagających instalacjach przemysłowych i komercyjnych. Urządzenie dysponuje prądem znamionowym o wartości 125 A, co pozwala na stabilne i bezpieczne zarządzanie energią w obwodach trójfazowych o napięciu znamionowym 400 V~. Konstrukcja trójbiegunowa (3P) zapewnia pełną izolację wszystkich faz roboczych. Jedną z najważniejszych cech aparatu jest jego wytrzymałość zwarciowa wynosząca 25 kA, co gwarantuje najwyższy poziom ochrony i niezawodności w sytuacjach awaryjnych. Rozłącznik charakteryzuje się szerokością 4,5 modułu (gdzie jeden moduł to 17,5 mm), co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy. Wyposażenie w czerwoną dźwignię załączającą oraz optyczny wskaźnik rzeczywistego stanu styków (kolor czerwony dla styków zwartych i zielony dla rozwartych) znacząco podnosi bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Zgodnie z tą normą, rozłącznik FRX 403 125A charakteryzuje się kategorią pracy AC 22 A, co oznacza, że jest przystosowany do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych przy umiarkowanych przeciążeniach. Wysoka wytrzymałość zwarciowa 25 kA potwierdza zdolność aparatu do bezpiecznego przetrwania ekstremalnych warunków pracy w systemach elektroenergetycznych.

Zastosowanie

Rozłącznik izolacyjny Legrand FRX 403 znajduje szerokie zastosowanie jako główny element odcinający w rozdzielnicach niskiego napięcia. Jest idealnym rozwiązaniem dla budownictwa przemysłowego, obiektów biurowych oraz dużych instalacji komercyjnych. Dzięki możliwości współpracy z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, aparat ten może być częścią zaawansowanych systemów automatyki i zdalnego zarządzania energią. Jego solidna konstrukcja pozwala na pracę w obwodach, gdzie wymagana jest pewna izolacja sekcji zasilania podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku TH35, znanym również jako szyna DIN. Podczas instalacji należy uwzględnić szerokość aparatu wynoszącą 4,5 modułu (78,75 mm). Zaleca się stosowanie odpowiednich momentów dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądzie znamionowym 125 A. Dzięki pełnej kompatybilności z systemem DX3, montaż dodatkowych styków pomocniczych lub wyzwalaczy odbywa się w sposób szybki i intuicyjny, bez konieczności użycia specjalistycznych narzędzi.

FAQ

• Czy rozłącznik FRX 403 może pełnić funkcję wyłącznika głównego? Tak, ze względu na prąd znamionowy 125 A i kategorię pracy AC 22 A, doskonale sprawdza się jako główny rozłącznik izolacyjny w rozdzielnicach piętrowych i obiektowych.
• Co oznacza zielony kolor na wskaźniku? Kolor zielony oznacza, że styki aparatu są w stanie rozwartym, co zapewnia bezpieczną przerwę izolacyjną w obwodzie.
• Czy do tego modelu można dołożyć zdalne wyzwalanie? Tak, rozłącznik jest w pełni kompatybilny z wyzwalaczami i napędami z serii DX3 marki Legrand.
