Rozłącznik izolacyjny modułowy FRX 403 100A 3P | 406538 Legrand

Opis i Kluczowe Cechy

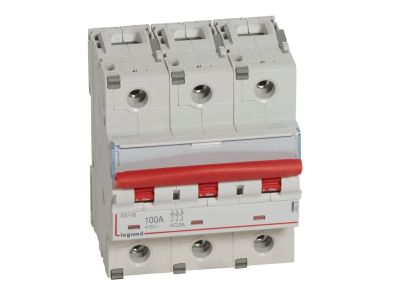

Rozłącznik izolacyjny modułowy FRX 403 o numerze referencyjnym 406538 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany do pracy w najbardziej wymagających instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A oraz konstrukcją trójbiegunową (3P), co pozwala na skuteczne odłączanie zasilania w obwodach trójfazowych o napięciu znamionowym 400 V~. Kluczowym atutem jest kategoria pracy AC 23 A, która zgodnie z normą IEC 60947-3 definiuje zdolność aparatu do łączenia obciążeń o charakterze indukcyjnym, w tym silników i innych urządzeń o ciężkim rozruchu.

• Wytrzymałość zwarciowa: Aparat posiada imponującą wytrzymałość na prądy zwarciowe wynoszącą 25 kA, co gwarantuje najwyższy poziom bezpieczeństwa i ciągłość pracy instalacji w sytuacjach awaryjnych.
• Wskaźnik stanu styków: Wyposażony w mechaniczny wskaźnik rzeczywistego stanu styków głównych. Kolor czerwony jednoznacznie sygnalizuje styki zwarte (obwód zamknięty), natomiast kolor zielony potwierdza bezpieczne rozłączenie styków (obwód otwarty).
• Ergonomia i identyfikacja: Dźwignia załączająca w kolorze czerwonym pozwala na szybką lokalizację aparatu w rozdzielnicy, co jest kluczowe w sytuacjach wymagających natychmiastowej interwencji.
• Modułowość: Szerokość urządzenia wynosi 4,5 modułu (gdzie 1 moduł to 17,5 mm), co przekłada się na optymalne wykorzystanie przestrzeni na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta określa wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, zapewniając, że urządzenie spełnia najwyższe standardy w zakresie izolacji bezpiecznej oraz trwałości mechanicznej i elektrycznej. Dzięki kategorii AC 23 A, użytkownik ma pewność, że rozłącznik poradzi sobie z częstym manewrowaniem prądami roboczymi w warunkach przemysłowych.

Zastosowanie

Rozłącznik FRX 403 100A znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie przemysłowym, komercyjnym oraz w zaawansowanych systemach automatyki budynkowej. Idealnie sprawdza się jako:

• Główny wyłącznik zasilania w rozdzielnicach piętrowych i głównych.
• Aparat izolacyjny dla poszczególnych sekcji maszynowych i linii produkcyjnych.
• Element zabezpieczający w układach sterowania, wymagający pewnego odcięcia napięcia na czas prac konserwacyjnych.
• Rozłącznik w instalacjach fotowoltaicznych i systemach zasilania gwarantowanego po stronie AC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Akcesoria: Konstrukcja aparatu umożliwia doposażenie go w dodatkowe styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe oraz napędy z serii DX3, co znacząco rozszerza funkcjonalność systemu.
• Przestrzeń: Należy zarezerwować 78,75 mm (4,5 modułu) wolnego miejsca na szynie TH35.

FAQ

1. Czy rozłącznik FRX 403 może być używany jako wyłącznik główny?
Tak, dzięki prądowi znamionowemu 100 A i wysokiej wytrzymałości zwarciowej 25 kA, doskonale pełni rolę głównego aparatu rozłączającego w rozdzielnicach modułowych.

2. Co oznacza kategoria AC 23 A?
Jest to kategoria użytkowania określająca zdolność do łączenia obciążeń silnikowych lub innych obciążeń o dużej indukcyjności. Jest to kategoria bardziej wymagająca niż standardowa AC 22 A.

3. Czy urządzenie współpracuje z akcesoriami innych serii Legrand?
Rozłącznik FRX 403 jest w pełni kompatybilny z akcesoriami dedykowanymi dla serii DX3, takimi jak styki pomocnicze czy wyzwalacze, co pozwala na budowę zaawansowanych układów sterowania i sygnalizacji.
