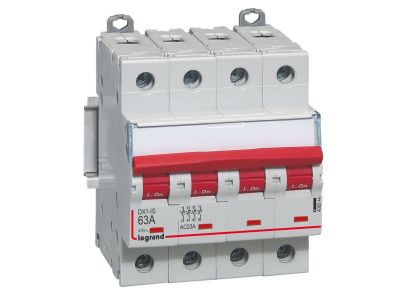

Rozłącznik izolacyjny modułowy FRX 304 63A 4P | 406544 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FRX 304 o numerze referencyjnym 406544 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne zarządzanie obciążeniami w obwodach trójfazowych z przewodem neutralnym (4P). Kluczowym atutem jest kategoria pracy AC 23 A, która gwarantuje zdolność do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych.

• Wysoka wytrzymałość zwarciowa: Urządzenie posiada wytrzymałość na poziomie 16 kA, co zapewnia bezpieczeństwo instalacji w przypadku wystąpienia przetężeń.
• Wskaźnik rzeczywistego stanu styków: Wyraźna sygnalizacja kolorystyczna (czerwony – styki zwarte, zielony – styki rozwarte) pozwala na błyskawiczną weryfikację stanu pracy urządzenia, zwiększając bezpieczeństwo personelu serwisowego.
• Ergonomiczna dźwignia: Charakterystyczna czerwona dźwignia załączająca ułatwia identyfikację aparatu w rozdzielnicy.
• Modułowość: Szerokość wynosząca 4 moduły (17,5 mm każdy) pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że rozłącznik FRX 304 spełnia najwyższe standardy bezpieczeństwa i niezawodności w zastosowaniach przemysłowych oraz komercyjnych. Kategoria użytkowania AC 23 A świadczy o możliwości bezpiecznego odłączania silników oraz innych odbiorników o wysokiej indukcyjności.

Zastosowanie

Rozłącznik izolacyjny FRX 304 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach niskiego napięcia, pozwalając na całkowite odizolowanie fragmentów instalacji podczas prac konserwacyjnych. Dzięki możliwości współpracy z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, aparat ten może być zintegrowany z systemami automatyki budynkowej i układami zdalnego sterowania.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Przyłącza: Konstrukcja zacisków umożliwia łączenie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza oprzewodowanie rozdzielnicy.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35 bez wpływu na jego parametry elektryczne.

FAQ

• Czy rozłącznik FRX 304 posiada funkcję zabezpieczenia nadprądowego? Nie, jest to rozłącznik izolacyjny służący do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłączniki nadprądowe.
• Czy do urządzenia można podłączyć styki pomocnicze? Tak, rozłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na rozbudowę o sygnalizację stanu lub zdalne wyzwalanie.
• Jaki jest kolor wskaźnika, gdy obwód jest bezpiecznie rozłączony? W przypadku rozwartych styków wskaźnik przyjmuje kolor zielony, co jednoznacznie informuje o przerwie w obwodzie.
