Rozłącznik izolacyjny modułowy FRX 304 40A 4P | 406543 Legrand

Opis i Kluczowe Cechy

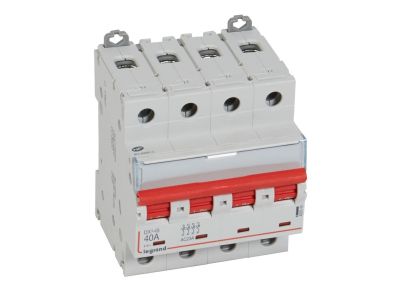

Rozłącznik izolacyjny modułowy FRX 304 o numerze katalogowym 406543 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na bezpieczne zarządzanie obciążeniami w obwodach trójfazowych o napięciu znamionowym 400 V~. Jako aparat czterobiegunowy (4P), zapewnia on pełną izolację wszystkich torów prądowych, co jest kluczowe dla bezpieczeństwa prac serwisowych.

• Kategoria pracy AC 23 A: Gwarantuje zdolność do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych, co świadczy o wysokiej trwałości mechanicznej i elektrycznej.
• Wytrzymałość zwarciowa 16 kA: Zapewnia wysoki poziom bezpieczeństwa instalacji w przypadku wystąpienia prądów przetężeniowych.
• Wskaźnik rzeczywistego stanu styków: Wyraźna sygnalizacja kolorystyczna (czerwony dla styków zwartych, zielony dla rozwartych) pozwala na błyskawiczną weryfikację stanu aparatu bez konieczności użycia przyrządów pomiarowych.
• Ergonomiczna dźwignia: Wykonana w kolorze czerwonym, ułatwia szybką lokalizację aparatu w rozdzielnicy, co jest istotne w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że urządzenie spełnia najwyższe standardy bezpieczeństwa w zakresie izolacji oraz zdolności łączeniowych w warunkach przemysłowych i domowych.

Zastosowanie

Rozłącznik FRX 304 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w rozdzielnicach modułowych. Dzięki szerokości wynoszącej 4 moduły (70 mm, gdzie 1 moduł to 17,5 mm), optymalnie wykorzystuje miejsce na szynie montażowej. Możliwość rozbudowy o akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, pozwala na integrację aparatu z systemami automatyki i zdalnego sterowania budynkiem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku TH35 (szyna DIN). Dzięki uniwersalnym zaciskom, rozłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia estetykę okablowania wewnątrz rozdzielnicy. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy rozłącznik FRX 304 może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy do bezpiecznego rozłączania obwodów pod obciążeniem i tworzenia bezpiecznej przerwy izolacyjnej, nie posiada on członu termicznego ani magnetycznego chroniącego przed zwarciem lub przeciążeniem.
• Czy do urządzenia można podłączyć styki pomocnicze? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na monitorowanie stanu pracy rozłącznika w systemach BMS.
• Jaka jest szerokość urządzenia w rozdzielnicy? Urządzenie zajmuje 4 standardowe moduły 17,5 mm, co łącznie daje 70 mm szerokości na szynie TH35.
