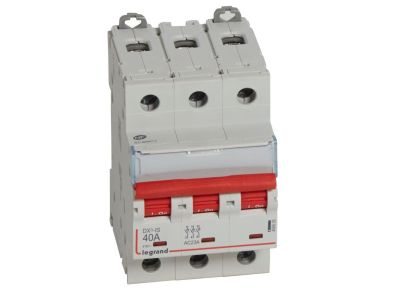

Rozłącznik izolacyjny modulowy FRX 303 40A 3P | 406535 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FRX 303 o numerze katalogowym 406535 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na bezpieczne zarządzanie obciążeniami w obwodach trójfazowych o napięciu znamionowym 400 V~. Jako aparat trójbiegunowy (3P), zapewnia jednoczesne odłączenie wszystkich faz zasilających, co jest kluczowe dla bezpieczeństwa obsługi instalacji.

• Kategoria pracy AC 23 A: Gwarantuje zdolność do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych, co czyni go idealnym do sterowania silnikami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Wytrzymałość zwarciowa: Wysoki parametr wytrzymałości wynoszący 16 kA zapewnia stabilność i bezpieczeństwo instalacji w przypadku wystąpienia awarii prądowych.
• Wskaźnik stanu styków: Wyraźna sygnalizacja optyczna (kolor czerwony dla styków zwartych, zielony dla rozwartych) informuje o rzeczywistym położeniu styków, co podnosi standardy BHP podczas prac serwisowych.
• Modułowa konstrukcja: Szerokość wynosząca 3 moduły (17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Możliwość rozbudowy o styki pomocnicze, wyzwalacze oraz napędy z serii DX3 znacząco zwiększa funkcjonalność aparatu w systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że rozłącznik FRX 303 spełnia najwyższe standardy w zakresie izolacji bezpiecznej oraz trwałości mechanicznej i elektrycznej. Dzięki czerwonej dźwigni załączającej, aparat jest łatwo identyfikowalny jako element sterowniczy w polu rozdzielczym.

Zastosowanie

Rozłącznik izolacyjny FRX 303 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz mieszkaniowym. Jest dedykowany do:

• Głównego odłączania zasilania w rozdzielnicach piętrowych i obiektowych.
• Zabezpieczania i izolowania obwodów maszynowych w przemyśle.
• Współpracy z systemami sterowania dzięki możliwości montażu akcesoriów z serii DX3.
• Zastosowań wymagających wysokiej niezawodności przy przełączaniu obciążeń mieszanych (kategoria AC 23 A).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardów nowoczesnej elektroinstalacji. Rozłącznik montuje się na wsporniku montażowym TH35 (szyna DIN), co zapewnia stabilne osadzenie wewnątrz szafy sterowniczej. System zacisków pozwala na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace montażowe i zapewnia estetyczne oraz pewne połączenie elektryczne. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku przy pełnym obciążeniu 40 A.

FAQ

• Czy rozłącznik posiada widoczną przerwę izolacyjną? Tak, urządzenie wyposażone jest w mechaniczny wskaźnik rzeczywistego stanu styków, gdzie kolor zielony jednoznacznie potwierdza bezpieczne rozłączenie obwodu.
• Czy do tego modelu można dołożyć styk pomocniczy? Tak, rozłącznik FRX 303 jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na zdalną sygnalizację stanu pracy aparatu.
• Jaka jest szerokość urządzenia w rozdzielnicy? Aparat zajmuje 3 standardowe moduły, co odpowiada łącznej szerokości 52,5 mm na szynie TH35.
