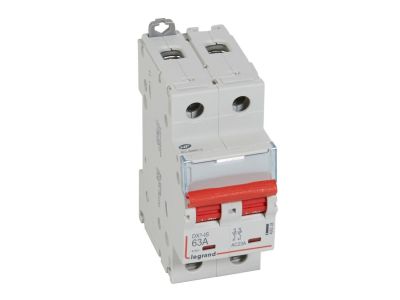

Rozłącznik izolacyjny modulowy FRX 302 63A 2P | 406528 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modulowy FRX 302 (symbol 406528) przeznaczony jest do bezpiecznego odłączania obwodów w instalacjach niskiego napięcia. Urządzenie dwubiegunowe o prądzie znamionowym 63 A i napięciu 400 V~ w kategorii pracy AC‑23A gwarantuje niezawodną izolację nawet przy dużych obciążeniach. Szerokość 2 modułów (17,5 mm) ułatwia kompaktowy montaż w rozdzielnicy.

• Prąd znamionowy 63 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Wytrzymałość zwarciowa 16 kA: zapewnia wysoki poziom bezpieczeństwa w przypadku wystąpienia zwarcia.
• Wskaźnik rzeczywistego stanu styków: czerwony – styki zwarte, zielony – styki rozwarte; umożliwia szybką kontrolę wizualną bez konieczności dotykania elementów pod napięciem.
• Dźwignia załączająca w kolorze czerwonym: jednoznacznie oznacza pozycję załączenia, co zwiększa czytelność obsługi.
• Możliwość rozbudowy o akcesoria z serii DX3: styki pomocnicze, wyzwalacze i napędy pozwalają dostosować rozłącznik do potrzeb automatyki i zdalnego sterowania.

Zgodność z Normami

Rozłącznik FRX 302 spełnia wymagania normy IEC/EN 60947-3 dla kategorii pracy AC‑23A. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami międzynarodowymi.

Zastosowanie

Rozłącznik izolacyjny FRX 302 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączenie zasilania w celach serwisowych lub konserwacyjnych. Dzięki kompaktowej budowie i możliwości współpracy z akcesoriami sprawdza się w różnych układach sterowania.

• Odłączanie obwodów głównych w rozdzielnicach przemysłowych i budynkowych (izolacja galwaniczna).
• Sterowanie ręczne maszynami i urządzeniami wymagającymi wyraźnego sygnału stanu pracy.
• Zabezpieczenie stref roboczych – możliwość zablokowania w pozycji wyłączenia (lockout/tagout).
• Integracja z automatyką budynkową dzięki opcjonalnym napędom i wyzwalaczom z serii DX3.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń i działanie wskaźnika stanu styków.

FAQ

• Czy rozłącznik posiada wbudowane podświetlenie / lampkę sygnalizacyjną? Nie, urządzenie nie ma wbudowanego podświetlenia. Stan pracy odczytuje się z mechanicznego wskaźnika (czerwony/zielony). W razie potrzeby można zastosować dodatkowy moduł sygnalizacyjny z serii DX3.
• Jaki stopień ochrony IP ma rozłącznik FRX 302? W udostępnionych danych nie określono stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę wynikającą z obudowy (np. IP40 lub wyższy). W przypadku montażu w miejscu narażonym na wilgoć lub pył należy zastosować odpowiednią obudowę zewnętrzną.
• Czy rozłącznik można używać do częstego łączenia obwodów silnikowych? Rozłącznik FRX 302 jest zaliczony do kategorii pracy AC‑23A, która dopuszcza łączenie obwodów silnikowych (np. rozruch bezpośredni). Jednak przy bardzo częstych cyklach łączeniowych zaleca się stosowanie stycznika – rozłącznik izolacyjny pełni przede wszystkim funkcję odłącznika bezpieczeństwa.
