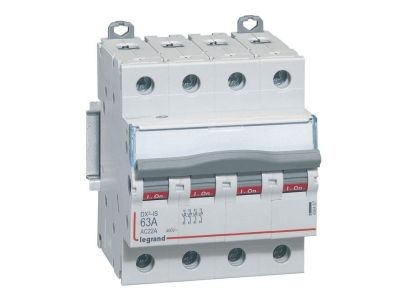

Rozłącznik izolacyjny modulowy FR 304 63A 4P | 406487 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 304 o numerze katalogowym 406487 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniem w obwodach trójfazowych z przewodem neutralnym (układ czterobiegunowy 4P). Dzięki kategorii pracy AC 23 A, aparat ten jest przystosowany do łączenia obciążeń rezystancyjnych oraz indukcyjnych, w tym silników i innych urządzeń o wysokim prądzie rozruchowym.

• Konstrukcja czterobiegunowa: Zapewnia pełną izolację wszystkich torów prądowych w instalacjach 400 V~.
• Wytrzymałość zwarciowa: Urządzenie posiada zdolność wytrzymywania prądów zwarciowych do 10 kA, co znacząco podnosi poziom bezpieczeństwa instalacji.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 4 moduły (17,5 mm każdy) pozwala na optymalne zagospodarowanie miejsca na szynie DIN.
• Ergonomiczna dźwignia: Szary kolor dźwigni załączającej ułatwia identyfikację wizualną aparatu w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3. Norma ta definiuje wymagania dotyczące rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, gwarantując, że aparat Legrand FR 304 spełnia najwyższe standardy bezpieczeństwa w zakresie izolacji elektrycznej oraz trwałości mechanicznej. Kategoria użytkowania AC 23 A potwierdza możliwość bezpiecznego manewrowania pod obciążeniem w trudnych warunkach przemysłowych.

Zastosowanie

Rozłącznik izolacyjny FR 304 63A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w rozdzielnicach modułowych. Dzięki możliwości współpracy z szynami grzebieniowymi oraz sztyftowymi, aparat ten doskonale integruje się z innymi elementami aparatury modułowej Legrand, takimi jak wyłączniki nadprądowe czy różnicowoprądowe, tworząc spójny i bezpieczny system dystrybucji energii.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki standardowemu mocowaniu na wsporniku TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Podłączenie zasilania: Aparat umożliwia zasilanie za pomocą szyn łączeniowych (grzebieniowych lub sztyftowych), co eliminuje konieczność stosowania licznych mostków kablowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiednią siłę dociśnięcia zacisków śrubowych, aby zminimalizować rezystancję styku i zapobiec przegrzewaniu się przewodów.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji na szynie pionowej lub poziomej, zachowując pełną funkcjonalność.

FAQ

• Czy rozłącznik FR 304 może służyć jako wyłącznik główny? Tak, dzięki prądowi znamionowemu 63 A i kategorii AC 23 A, jest on dedykowany do pełnienia funkcji rozłącznika głównego w rozdzielnicach piętrowych i obiektowych.
• Jaka jest szerokość urządzenia w milimetrach? Rozłącznik zajmuje 4 moduły, co przekłada się na 70 mm szerokości całkowitej na szynie TH35.
• Czy urządzenie posiada wskaźnik zadziałania? Funkcję wskaźnika pełni położenie szarej dźwigni załączającej, która jednoznacznie określa stan styków aparatu.
