Rozłącznik izolacyjny modulowy FR 304 32A 4P | 406485 Legrand

Opis i Kluczowe Cechy

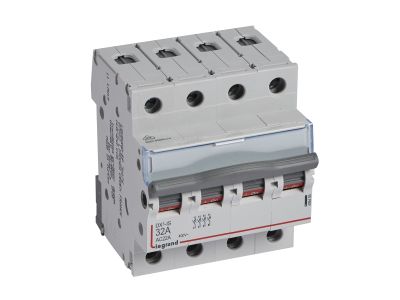

Rozłącznik izolacyjny modulowy FR 304 (symbol 406485) to czterobiegunowe urządzenie o prądzie znamionowym 32 A i napięciu 400 V~, przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Szerokość 2 modułów (35 mm) zapewnia oszczędność miejsca w rozdzielnicy. Dźwignia w kolorze szarym umożliwia wygodną obsługę.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 400 V~ (4P): Przeznaczony do pracy w trójfazowych instalacjach niskiego napięcia.
• Kategoria pracy AC-23A (IEC 60947-3): Gwarantuje wysoką trwałość łączeniową przy sterowaniu silnikami i odbiornikami indukcyjnymi.
• Wytrzymałość zwarciowa do 10 kA: Zapewnia odporność na skutki zwarć w sieci.
• Szerokość 2 modułów (35 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia zabudowę.
• Możliwość przyłączenia szynami grzebieniowymi lub sztyftowymi: Ułatwia dystrybucję faz i podłączenie przewodów.

Zgodność z Normami

Rozłącznik FR 304 spełnia wymagania normy IEC 60947-3, potwierdzając bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i instalacyjnych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik izolacyjny FR 304 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielniach oraz w przemysłowych instalacjach elektrycznych jako bezpieczne urządzenie odłączające.

• Odłączanie obwodów trójfazowych w tablicach rozdzielczych w celach serwisowych i konserwacyjnych.
• Zabezpieczenie przed przypadkowym załączeniem podczas prac montażowych.
• Sterowanie odbiornikami indukcyjnymi (silniki, transformatory) w kategorii AC-23A.
• Zastosowanie w automatyce budynkowej i rozdzielnicach sterowniczych jako główny wyłącznik izolacyjny.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel SEP, zgodnie z obowiązującymi przepisami. Rozłącznik montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest beznapięciowy. Dokręć zaciski momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do prądu znamionowego (32 A).

FAQ

• Czy rozłącznik FR 304 ma podświetlenie? Nie, model nie jest wyposażony w podświetlenie. Stan załączenia odczytuje się z położenia dźwigni.
• Jaki jest stopień ochrony? Producent nie podaje konkretnej wartości, jednak standardowo aparatura modułowa montowana w rozdzielnicach charakteryzuje się stopniem ochrony IP20.
• Czy można stosować szyny grzebieniowe do połączeń? Tak, rozłącznik przystosowany jest do przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielanie faz.
