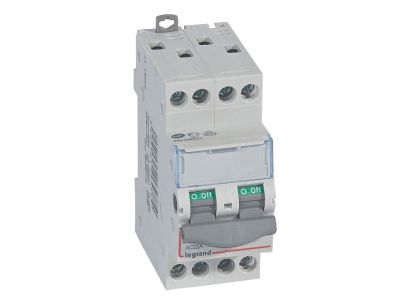

Rozłącznik izolacyjny modulowy FR 304 20A 4P | 406477 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 304 (numer katalogowy 406477) to czterobiegunowe urządzenie o prądzie znamionowym 20 A i napięciu 400 V~, przeznaczone do bezpiecznego odłączania obwodów w sieciach trójfazowych. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy, a montaż na szynie TH35 zapewnia szybką instalację.

• Prąd znamionowy 20 A: gwarantuje bezpieczne odłączanie obwodów o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie 400 V~: umożliwia pracę w trójfazowych instalacjach niskiego napięcia, zgodnie z wymaganiami sieci TN/TT.
• 4 bieguny: jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego (N), zapewniając pełną izolację galwaniczną.
• Kategoria pracy AC-23A (IEC 60947-3): dedykowana do częstego łączenia i odłączania obwodów silnikowych oraz innych obciążeń rezystancyjno-indukcyjnych.
• Wytrzymałość zwarciowa do 10 kA: odporność na prądy zwarciowe, co zwiększa bezpieczeństwo instalacji i personelu.
• Montaż na szynie TH35 oraz przyłączanie szynami grzebieniowymi lub sztyftowymi: elastyczność okablowania i szybki montaż w standardowych rozdzielnicach.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 dla łączników izolacyjnych w kategorii pracy AC-23A (AC-22A dla prądu 125 A). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Rozłącznik izolacyjny FR 304 przeznaczony jest do bezpiecznego, widocznego odłączania obwodów elektrycznych w rozdzielnicach głównych i podrzędnych. Sprawdza się wszędzie tam, gdzie wymagane jest całkowite odizolowanie części obwodu od źródła napięcia.

• Odłączanie obwodów silnikowych, grzejnych i oświetleniowych w instalacjach przemysłowych i komercyjnych.
• Funkcja głównego wyłącznika w rozdzielnicach TH – umożliwia bezpieczne odcięcie zasilania przed pracami serwisowymi.
• Separacja obwodów zasilających w szafach sterowniczych – gwarantuje izolację galwaniczną dla personelu SEP.
• Stosowany jako odłącznik bezpieczeństwa w systemach automatyki budynkowej i instalacjach fotowoltaicznych (po stronie AC).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonane wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta. Przed pierwszym załączeniem upewnij się, że dźwignia znajduje się w pozycji „0”.

FAQ

• Czy rozłącznik nadaje się do odłączania silników? Tak, kategoria pracy AC-23A według IEC 60947-3 oznacza, że urządzenie jest przystosowane do częstego odłączania obwodów silnikowych o prądzie do 20 A.
• Jaka jest wytrzymałość zwarciowa rozłącznika? Zgodnie z danymi technicznymi wytrzymałość zwarciowa wynosi do 10 kA, co zapewnia bezpieczeństwo w przypadku zwarcia w obwodzie.
• Czy można go zamontować na szynie DIN? Tak, rozłącznik montuje się na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych. Szerokość 2 modułów (35 mm) ułatwia planowanie przestrzeni.
