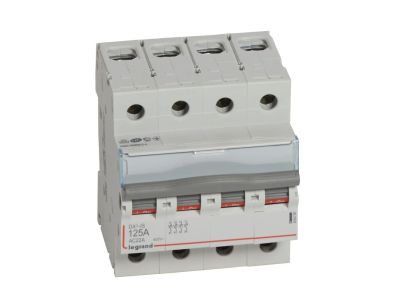

Rozłącznik izolacyjny modulowy FR 304 125A 4P | 406490 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 304 o numerze katalogowym 406490 to zaawansowane rozwiązanie od renomowanego producenta aparatury elektrycznej – firmy Legrand. Urządzenie zostało zaprojektowane z myślą o profesjonalnych systemach rozdziału energii, gdzie kluczowa jest niezawodność oraz bezpieczeństwo obsługi. Jako aparat czterobiegunowy (4P), pozwala na jednoczesne odłączenie wszystkich faz w obwodach trójfazowych z przewodem neutralnym, co jest niezbędne podczas prac konserwacyjnych i serwisowych.

• Wysoki prąd znamionowy: Wartość 125 A pozwala na obsługę obciążeń w rozdzielnicach głównych i oddziałowych o dużej mocy.
• Wytrzymałość zwarciowa: Zdolność wytrzymywania prądów zwarciowych do poziomu 10 kA gwarantuje stabilność pracy instalacji nawet w sytuacjach awaryjnych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 4 moduły (17,5 mm każdy) pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Ergonomiczna dźwignia: Szary kolor dźwigni załączającej ułatwia identyfikację wizualną aparatu w rozdzielnicy, zapewniając jednocześnie pewny chwyt i wyraźną sygnalizację stanu styków.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy międzynarodowej IEC 60947-3, co potwierdza jego wysoką jakość wykonania i bezpieczeństwo użytkowania w przemyśle oraz budownictwie komercyjnym. Zgodnie z tą normą, rozłącznik charakteryzuje się kategorią pracy AC 22 A dla prądu znamionowego 125 A, co oznacza zdolność do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych przy umiarkowanych przeciążeniach. Urządzenie zapewnia skuteczną przerwę izolacyjną, co jest kluczowe dla ochrony personelu technicznego.

Zastosowanie

Rozłącznik FR 304 125A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym wyborem jako główny wyłącznik zasilania w rozdzielnicach budynkowych, przemysłowych oraz w szafach sterowniczych automatyki. Dzięki swojej charakterystyce, doskonale sprawdza się w:

• Systemach zasilania hal produkcyjnych i magazynowych.
• Rozdzielnicach głównych w budynkach wielorodzinnych i biurowcach.
• Układach sterowania silnikami i dużymi odbiornikami energii.
• Zabezpieczaniu sekcji instalacji wymagających okresowego odłączania od napięcia.

Wskazówki Montażowe

Montaż aparatu jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Uniwersalność przyłączy: Konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza oprzewodowanie rozdzielnicy.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków przy prądzie 125 A.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie pionowej lub poziomej, zachowując pełną funkcjonalność.
• Weryfikacja: Przed uruchomieniem należy sprawdzić poprawność osadzenia na szynie oraz sztywność połączeń przewodów.

FAQ

1. Czy rozłącznik FR 304 może służyć jako zabezpieczenie nadprądowe?
Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed skutkami zwarć i przeciążeń należy zastosować odpowiednie wyłączniki nadprądowe lub bezpieczniki.

2. Jaka jest różnica między kategorią AC 22 A a AC 23 A w tym modelu?
Dla prądu 125 A producent deklaruje kategorię AC 22 A (łączenie obciążeń mieszanych). Kategoria AC 23 A dotyczy łączenia obciążeń silnikowych lub innych o wysokiej indukcyjności, co w przypadku tego modelu odnosi się do niższych prądów znamionowych serii FR 300.

3. Czy urządzenie posiada wskaźnik zadziałania?
Położenie dźwigni (góra/dół) jednoznacznie wskazuje stan styków rozłącznika, co jest zgodne z wymogami bezpieczeństwa dla aparatury modułowej.
