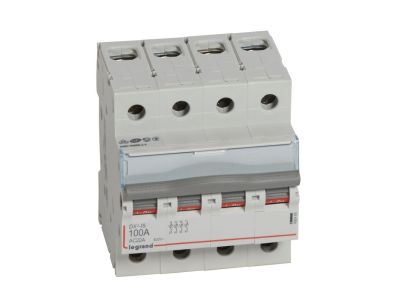

Rozłącznik izolacyjny modulowy FR 304 100A 4P | 406489 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 304 o numerze referencyjnym 406489 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych i oddziałowych. Jako aparat czterobiegunowy (4P), zapewnia pełną izolację wszystkich torów prądowych w instalacjach trójfazowych z torem neutralnym przy napięciu znamionowym 400 V~.

• Wysoka wytrzymałość zwarciowa: Aparat oferuje wytrzymałość na prądy zwarciowe do 10 kA, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kategoria pracy AC 23 A: Zgodność z tą kategorią według normy IEC 60947-3 oznacza, że rozłącznik jest przystosowany do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 4 moduły (17,5 mm każdy), co pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Estetyka i funkcjonalność: Dźwignia załączająca w kolorze szarym jednoznacznie identyfikuje stan aparatu, a solidna konstrukcja obudowy zapewnia długowieczność eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki spełnieniu wymogów dla kategorii pracy AC 23 A, rozłącznik Legrand FR 304 zapewnia najwyższy standard bezpieczeństwa izolacyjnego oraz zdolność do bezpiecznego przerywania prądów roboczych w wymagających środowiskach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik izolacyjny FR 304 100A znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w rozdzielnicach modułowych. Dzięki możliwości współpracy z szynami grzebieniowymi oraz sztyftowymi, aparat ten doskonale integruje się z innymi elementami aparatury modułowej Legrand, takimi jak wyłączniki nadprądowe czy różnicowoprądowe. Jest dedykowany do zabezpieczania obwodów zasilających maszyny, urządzenia technologiczne oraz całe sekcje instalacji elektrycznych w obiektach biurowych i halach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Montaż na szynie: Aparat jest przystosowany do szybkiego montażu na standardowym wsporniku TH35 (szyna DIN).
• Okablowanie: Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych znacząco przyspiesza prace instalacyjne i zapewnia pewność połączeń elektrycznych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 100 A.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji na szynie pionowej lub poziomej wewnątrz obudowy o odpowiednim stopniu ochrony IP.

FAQ

1. Czy rozłącznik FR 304 może służyć jako wyłącznik główny w domu jednorodzinnym?
Tak, prąd znamionowy 100 A oraz cztery bieguny sprawiają, że jest to doskonały wybór na główny rozłącznik izolacyjny w domowej rozdzielnicy, zapewniający bezpieczne odcięcie zasilania od całego obiektu.

2. Jaka jest różnica między kategorią AC 22 A a AC 23 A?
Kategoria AC 23 A jest bardziej wymagająca i dotyczy łączenia obciążeń silnikowych lub innych obciążeń o wysokiej indukcyjności, podczas gdy AC 22 A dotyczy obciążeń mieszanych. Model FR 304 100A spełnia wyższą normę AC 23 A.

3. Czy do tego rozłącznika można podłączyć szynę łączeniową od dołu i od góry?
Tak, konstrukcja zacisków pozwala na elastyczne zasilanie i mostkowanie aparatu za pomocą profesjonalnych szyn łączeniowych Legrand.
