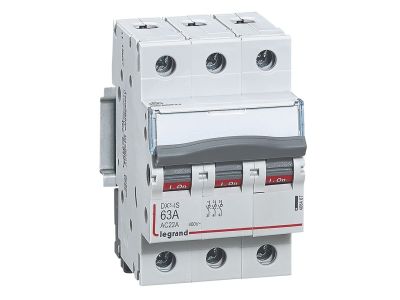

Rozłącznik izolacyjny modulowy FR 303 63A 3P | 406467 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 303 o numerze katalogowym 406467 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniem w obwodach trójfazowych o napięciu znamionowym 400 V~. Jako aparat trójbiegunowy (3P), zapewnia jednoczesne odłączenie wszystkich trzech faz, co jest kluczowe dla bezpieczeństwa obsługi instalacji.

Kluczowym atutem urządzenia jest jego wysoka kategoria pracy AC 23 A, która zgodnie z normą IEC 60947-3 definiuje zdolność aparatu do łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych. Dodatkowo, rozłącznik cechuje się wytrzymałością zwarciową do 10 kA, co gwarantuje stabilność pracy i ochronę struktury rozdzielnicy w przypadku wystąpienia prądów przetężeniowych. Kompaktowa obudowa o szerokości zaledwie 3 modułów (17,5 mm każdy) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

Zgodność z Normami

• IEC 60947-3: Produkt spełnia rygorystyczne wymagania międzynarodowej normy dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych, co potwierdza jego wysoką jakość i niezawodność w warunkach przemysłowych.
• Kategoria pracy AC 23 A: Gwarantuje możliwość bezpiecznego manewrowania pod obciążeniem, co jest niezbędne w nowoczesnych instalacjach elektroenergetycznych.
• Wytrzymałość zwarciowa: Zdolność do wytrzymania prądu zwarciowego o wartości do 10 kA zapewnia bezpieczeństwo instalacji i personelu.

Zastosowanie

Rozłącznik FR 303 63A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach modułowych, pozwalający na całkowite odizolowanie części instalacji w celach konserwacyjnych lub awaryjnych. Dzięki możliwości przyłączania za pomocą szyn grzebieniowych lub sztyftowych, aparat ten doskonale integruje się z innymi elementami aparatury modułowej Legrand, takimi jak wyłączniki nadprądowe czy różnicowoprądowe, tworząc spójny i bezpieczny system dystrybucji energii.

Wskazówki Montażowe

• Montaż na szynie: Aparat jest przystosowany do szybkiego montażu na standardowym wsporniku TH35 (szyna DIN), co znacząco skraca czas prac instalacyjnych.
• Oszynowanie: Konstrukcja zacisków umożliwia elastyczne połączenie przy użyciu szyn łączeniowych grzebieniowych lub sztyftowych, co zapewnia pewny styk elektryczny i estetykę wewnątrz rozdzielnicy.
• Identyfikacja: Dźwignia załączająca w kolorze szarym pozwala na szybką wizualną identyfikację stanu aparatu oraz odróżnienie go od innych typów aparatury (np. wyłączników nadmiarowoprądowych).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie i uniknąć przegrzewania się styków przy prądzie 63 A.

FAQ

• Czy rozłącznik FR 303 może pracować jako wyłącznik główny? Tak, dzięki prądowi znamionowemu 63 A i kategorii AC 23 A, idealnie nadaje się do roli głównego elementu izolacyjnego w rozdzielnicach piętrowych i obiektowych.
• Jaka jest szerokość urządzenia w rozdzielnicy? Rozłącznik zajmuje 3 standardowe moduły 17,5 mm, co daje łączną szerokość 52,5 mm na szynie TH35.
• Czy można do niego podłączyć szyny grzebieniowe? Tak, konstrukcja zacisków jest w pełni kompatybilna z systemami szyn sztyftowych i grzebieniowych, co ułatwia mostkowanie aparatów.
