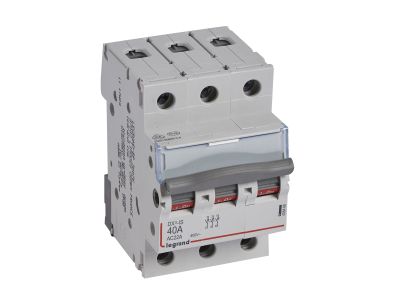

Rozłącznik izolacyjny modulowy FR 303 40A 3P | 406466 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 303 o numerze katalogowym 406466 to zaawansowany aparat elektryczny renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz konstrukcją trójbiegunową (3P), co pozwala na skuteczne i bezpieczne odłączanie zasilania w obwodach trójfazowych o napięciu znamionowym 400 V~. Kluczowym atutem aparatu jest jego wysoka wytrzymałość zwarciowa, sięgająca 10 kA, co gwarantuje stabilność pracy i bezpieczeństwo instalacji nawet w przypadku wystąpienia nagłych przeciążeń lub awarii w sieci.

• Kategoria pracy AC 23 A: Zapewnia możliwość łączenia obciążeń rezystancyjnych i indukcyjnych przy częstych operacjach łączeniowych, co świadczy o wysokiej trwałości styków.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 3 moduły (17,5 mm na moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Ergonomiczna dźwignia: Wykonana w kolorze szarym, umożliwia jednoznaczną identyfikację stanu aparatu i zapewnia pewny chwyt podczas manualnej obsługi.
• Wszechstronność przyłączy: Konstrukcja zacisków umożliwia zasilanie zarówno za pomocą szyn grzebieniowych, jak i sztyftowych, co znacząco podnosi elastyczność konfiguracji mostkowania aparatów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że rozłącznik FR 303 spełnia najwyższe standardy bezpieczeństwa w zakresie izolacji oraz zdolności łączeniowej w warunkach przemysłowych i domowych. Dzięki klasyfikacji w kategorii AC 23 A, aparat jest przystosowany do pracy w najbardziej wymagających warunkach eksploatacyjnych.

Zastosowanie

Rozłącznik izolacyjny Legrand FR 303 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Jako główny wyłącznik zasilania w rozdzielnicach modułowych, służy do bezpiecznego odcinania dopływu prądu do poszczególnych sekcji instalacji podczas prac konserwacyjnych, modernizacyjnych lub w sytuacjach awaryjnych. Jest idealnym rozwiązaniem dla systemów automatyki budynkowej, sterowania napędami o niewielkiej mocy oraz jako element zabezpieczający w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku TH35 (szyna DIN), co zapewnia stabilne osadzenie wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć zjawiska przegrzewania się styków. Możliwość wykorzystania szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i bezpieczne wykonanie mostkowania między aparatami, redukując ryzyko błędów montażowych i skracając czas prefabrykacji rozdzielnicy.

FAQ

• Czy rozłącznik FR 303 może służyć jako wyłącznik główny w domu jednorodzinnym? Tak, prąd znamionowy 40 A oraz charakterystyka 3-biegunowa sprawiają, że jest to doskonały wybór na główny aparat odcinający zasilanie w typowych instalacjach domowych.
• Jaka jest różnica między kategorią AC 23 A a AC 22 A? Kategoria AC 23 A dotyczy łączenia obciążeń silnikowych lub innych obciążeń o charakterze indukcyjnym, co wymaga od aparatu większej wytrzymałości niż w przypadku kategorii AC 22 A (obciążenia mieszane rezystancyjno-indukcyjne).
• Czy do tego modelu można podłączyć szynę widełkową? Producent wskazuje na możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co zapewnia najlepszą powierzchnię styku i pewność połączenia elektrycznego.
