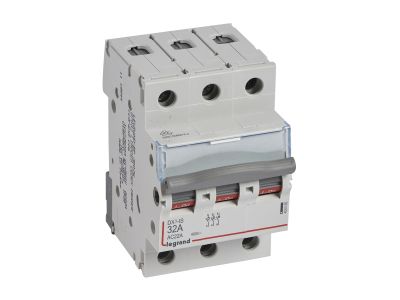

Rozłącznik izolacyjny modulowy FR 303 32A 3P | 406465 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny modułowy FR 303 o numerze katalogowym 406465 to zaawansowane rozwiązanie od renomowanego producenta aparatury modułowej – firmy Legrand. Urządzenie zostało zaprojektowane z myślą o bezpiecznym i skutecznym rozłączaniu obwodów elektrycznych pod obciążeniem. Prąd znamionowy wynoszący 32 A w połączeniu z trójbiegunową konstrukcją (3P) pozwala na obsługę standardowych instalacji trójfazowych o napięciu znamionowym 400 V~.

• Kategoria pracy AC 23 A: Gwarantuje zdolność do łączenia i rozłączania obciążeń o charakterze rezystancyjnym i indukcyjnym, co jest kluczowe przy sterowaniu silnikami i innymi urządzeniami o wysokim prądzie rozruchowym.
• Wytrzymałość zwarciowa: Urządzenie charakteryzuje się wytrzymałością na prądy zwarciowe do poziomu 10 kA, co znacząco podnosi poziom bezpieczeństwa całej rozdzielnicy.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 3 moduły (17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Ergonomia: Wyraźna dźwignia załączająca w kolorze szarym umożliwia szybką identyfikację stanu aparatu oraz intuicyjną obsługę manualną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza najwyższą jakość wykonania oraz niezawodność w trudnych warunkach przemysłowych. Dzięki spełnieniu tych standardów, rozłącznik FR 303 zapewnia pełną izolację bezpieczną, niezbędną podczas prac konserwacyjnych w obrębie instalacji elektrycznej.

Zastosowanie

Rozłącznik izolacyjny Legrand FR 303 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem jako główny wyłącznik w rozdzielnicach modułowych, służący do odcinania zasilania od wybranych sekcji instalacji. Dzięki wysokiej kategorii użytkowania AC 23 A, może być stosowany do sporadycznego załączania i wyłączania odbiorników o charakterze silnikowym, wentylatorów czy pomp, zapewniając przy tym bezpieczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż urządzenia jest szybki i precyzyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Oszynowanie: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i pewne mostkowanie aparatów w rzędzie.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiednią siłę docisku przewodów w zaciskach, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych zgodnie z danymi technicznymi producenta).
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji na szynie TH35, co ułatwia konfigurację rozdzielnicy niezależnie od kierunku zasilania.

FAQ

• Czy rozłącznik FR 303 posiada wskaźnik zadziałania? Stan urządzenia sygnalizowany jest jednoznacznie przez położenie szarej dźwigni napędowej.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, zaciski aparatu są w pełni kompatybilne z systemami szyn sztyftowych i grzebieniowych, co ułatwia montaż w rozdzielnicach wielomodułowych.
• Jaka jest różnica między kategorią AC 22 A a AC 23 A? Kategoria AC 23 A jest bardziej wymagająca i dotyczy łączenia obciążeń silnikowych lub innych silnie indukcyjnych, podczas gdy AC 22 A odnosi się do obciążeń mieszanych rezystancyjnych i indukcyjnych. Model 32A oferuje wyższą kategorię AC 23 A.
