Rozłącznik izolacyjny modulowy FR 303 20A 3P | 406457 Legrand

Opis i Kluczowe Cechy

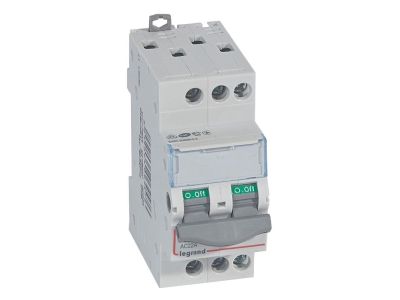

Rozłącznik izolacyjny modulowy FR 303 (symbol 406457) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów trójfazowych. Dzięki prądowi znamionowemu 20 A i napięciu 400 V~ zapewnia niezawodną pracę w instalacjach elektrycznych. Szerokość 2 modułów (35 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 20 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V~: dostosowane do sieci trójfazowych, gwarantuje prawidłową izolację i bezpieczeństwo.
• Kategoria pracy AC-23A według IEC 60947-3: zapewnia zdolność do załączania i wyłączania obciążeń silnikowych oraz innych odbiorników indukcyjnych.
• Wytrzymałość zwarciowa do 10 kA: odporność na skutki zwarć w instalacji, zwiększa niezawodność i bezpieczeństwo.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicy, kompatybilny z systemami modułowymi.
• Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych: ułatwia rozprowadzanie zasilania i redukuje czas instalacji.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-3, co gwarantuje zgodność z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE.

Zastosowanie

Rozłącznik izolacyjny FR 303 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych od źródła zasilania.

• Odłączanie główne w rozdzielnicach budynkowych i przemysłowych.
• Bezpieczne wyłączanie silników elektrycznych i innych odbiorników indukcyjnych.
• Serwis i konserwacja instalacji – umożliwia beznapięciową pracę przy odbiornikach.
• Automatyka budynkowa – jako łącznik izolacyjny w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Rozłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Dobór przekroju przewodów należy przeprowadzić zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 20 A. Moment dokręcania zacisków – stosuj się do zaleceń producenta zawartych w dokumentacji.

FAQ

• Jaki jest stopień ochrony rozłącznika? Producent nie podaje konkretnego stopnia IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20 (ochrona przed dotknięciem palcami).
• Czy można podłączyć rozłącznik za pomocą szyn grzebieniowych? Tak, konstrukcja zacisków umożliwia przyłączanie zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia rozprowadzanie zasilania.
• Jaka jest kategoria pracy tego rozłącznika? Dla prądu 20 A urządzenie sklasyfikowano w kategorii AC-23A według IEC 60947-3, co oznacza zdolność do częstego załączania i wyłączania obciążeń silnikowych oraz innych odbiorników indukcyjnych.
